现货供应GH3039镍基变形高温合金 GH3039棒 gh39光棒 国标国军标

>> GH3039(GH39)

GH3039特性及应用领域概述：

该合金是单相奥氏体固溶强化型合金，在800℃以下具有中等的热强性和良好的热疲劳性能，1000℃以下抗氧化性能良好，长期使用组织稳定，还具有良好的冷成形性和焊接性能。适宜于850℃以下长期使用的航空发动机燃烧室和加力燃烧室零部件。

GH3039相近牌号：

Зи602，XH75MБTЮ(俄罗斯)

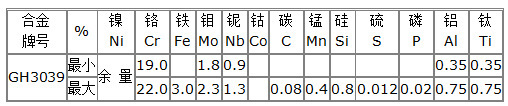

GH3039 化学成份：（GB/T14992-2005）

GH3039物理性能：

GH3039力学性能：(在20℃检测机械性能的最小值)

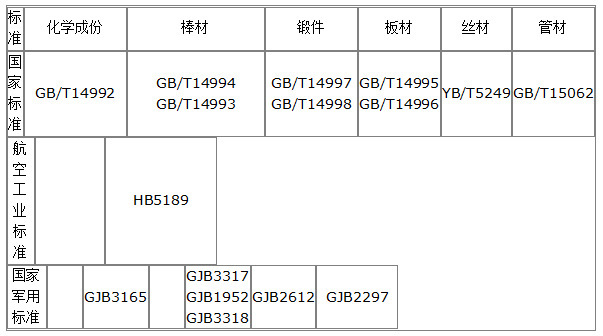

GH3039生产执行标准：

GH3039 金相组织结构：

该合金在固溶状态为单相奥氏体，并含有少量Ti(CN)、NbC及M23C6碳化物

GH3039工艺性能与要求：

1、该合金具有良好的热加工工艺塑性，变形性能良好。锻造加热温度1170℃，终锻900℃。

2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3、合金可以用氩弧焊、点焊或缝焊方法焊接，其焊接性能优良，氩弧焊裂纹倾向性小。

4、热处理后，零件表面氧化皮可用吹砂或酸洗方法清除。
