D3-B2S |
|
|

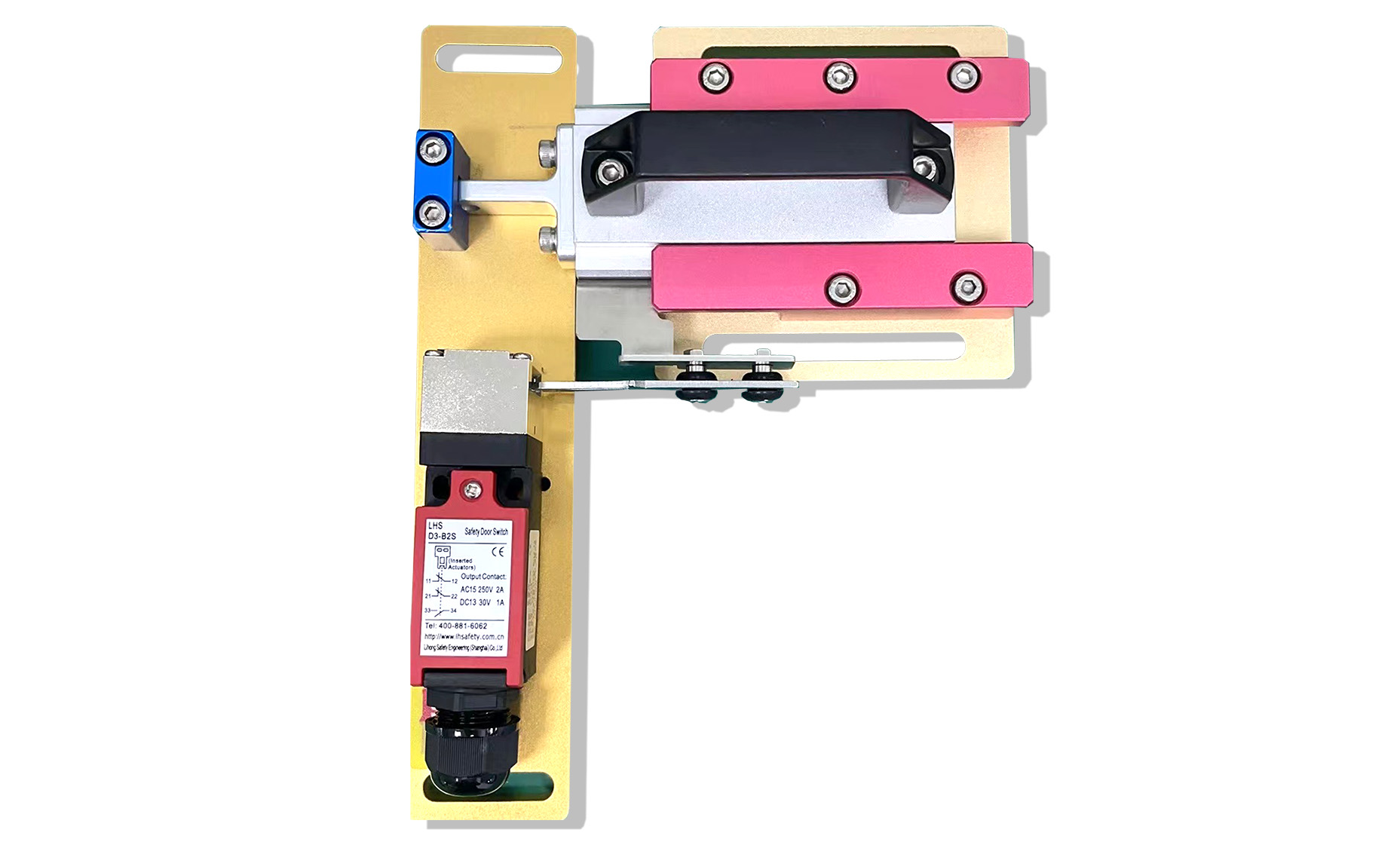

安全门锁开关 • 配置安全回路标准触点：2NC+1NO • 小型机身，适用于狭小的安装空间 • 金属开关头部，可进行4个方向调整 • 内置3组触点，可完成多种接线方式 • 标配化的触点保证了接触的高可靠 |
|
|
订购信息 |
|
|
开关型号 |
触点配置 |
导管开口/连接器 |
类型 |
|
D3-B2S |
2NC/1NO |
无 |
|
|
D3-B2S-M |
2NC/1NO |
M12连接器 防水型 |
|
| 说明： | D3-B2S需配把手使用，把手型号为D3-B2S-MR30 | ||
|
|
锁舌类型 |
|
水平安装型K1 |
垂直安装型K2 |
宽型安装型K3 |
短L型安装型K4 |
活动型安装型K5 |
|
|
|
|
|
|
|
|
性能 |
| 防护等级 |
IP67（不含诱导口） |
||
| 寿命*1 | 机械 |
不少于100万次 |
|
| 电气 |
不少于10万次（AC-12 250V 4A |
||
|
不少于100万次（24V AC/DC 100mA） |
|||
| 污染程度（操作环境） |
等级3 |
||
| 环境温度 |
-15~40℃ |
||
| 相对湿度 |
45-80% |
||
|
|
型号和接点构成 |
|
型号 |
接点 |
接点形式 |
动作模式 |
|
D3-B2S |
2NC/1NO |
|
|
|
备注 |
仅NC接点 (11-12) 和 (21-22) 拥有经认证的强制断开机制。 端子 (11-12)、(21-22)、(33-34) 能用作异名极。 |
||
|
|
外形及安装尺寸 |
|
外形及安装尺寸 |
|
|
|
头部安装方向 |
|
安装方向 |
头部更改方向 |
安全门开关头部可以 更改其安装方向，以适配 更多的安装环境。壳体位 置不变，仅改变头部方向即可。 |
|
|
|
|
电路连接示例图 |
|
|
安全联锁开关选型表 |
|
|
|
安全门锁开关
|
电磁门锁开关
|
电磁门锁开关
|
AI智能安全门锁
|
|
选 型 标 准 |
型号 |
D3-B2S |
D3SL |
D3NL |
AI box-F |
|
触点设置 |
2NC/1NO |
2NC +1NO/1NC |
2NC/1NO |
2NC/1NO |
|
|
外壳 |
ABS塑料 |
ABS塑料 |
ABS塑料 |
金属 |
|
|
头安装 |
4个方向 |
4个方向 |
4个方 |
左右方向 |
|
|
锁定力 |
50N |
2000N |
2000N |
2000N |
|
|
防护等级 |
IP67 |
IP67 |
IP67 |
IP67 |
|
|
特 征
|
操作钥匙可调节 |
|
◼ | ◼ | ◼ |
|
24VDC电磁锁定/ 机械解锁 |
|
◼ | ◼ | ◼ | |
|
门监视 |
◼ |
◼ | ◼ | ◼ | |
|
安全认证 |
安全认证 CE认证 |
◼ | ◼ | ◼ | ◼ |
|
|
|
拉绳开关
|
预警开关
|
电磁力开关
|
|
选 型 标 准 |
型号 |
ER6022 ER1022 |
SM-KE |
FK-CL |
|
触点设置 |
2NC/1NO |
1NC/1NO |
1NC/1NO |
|
|
外壳 |
金属 |
ABS塑料 |
ABS塑料 |
|
|
头安装 |
|
检测传感器 |
|
|
|
锁定力 |
50N |
|
600N |
|
|
防护等级 |
IP67 |
IP67 |
IP67 |
|
|
特征
|
操作钥匙可调节 |
|
|
|
|
24VDC电磁锁定 /机械解锁 |
|
|
|
|
|
门监视 |
|
|
|
|
|
安全认证 |
安全认证 CE认证 |
|
|
|
|
产品名称 |
型 号 |
安全输入 |
输 出 |
|
安全继电器 |
SR103系列 |
1组安全产品 |
3NO+1N/C |
|
安全控制器 |
SM302系列 |
3组安全产品 |
2NO |
|
安全控制器 |
SM602系列 |
6组安全产品 |
2NO+4SO |
|
安全控制器 |
SM1002系列 |
10组安全产品 300 |
4SO |
|
说明 |
输入产品 急停按钮，安全门锁、双手按钮、安全光栅、安全垫、复位等 |
||
|
|
|
|
|
