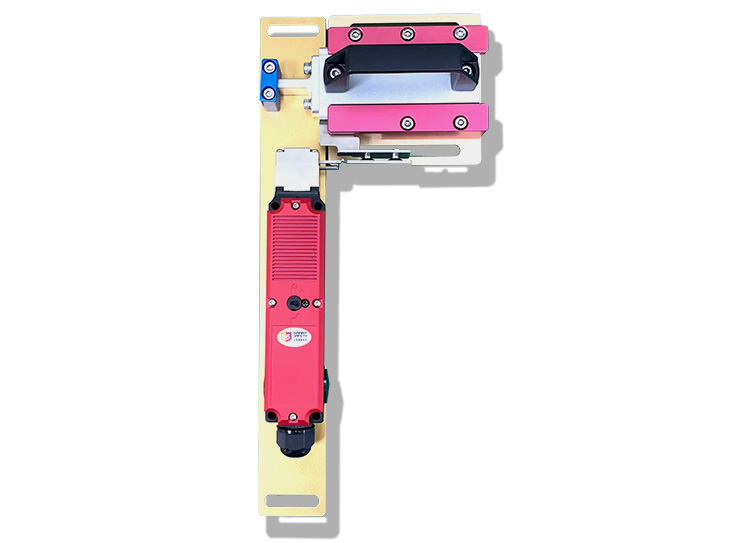

D3SL |
|
|
电磁锁定安全门锁开关 • 内置6组触点，电磁锁定或开锁的可选型 • 锁定力为2000N • 金属开关头部，可进行4个方向调整 • 四种插销可供选择 |
|
|
订购信息 |
|
| 开关型号 |
触点配置 |
导管开口/连接器 |
类型 |
|
D3SL-3 |
4NC +2NO |
无 |
|
|
D3SL-3M |
4NC +2NO |
M20 |
|
|
说明： |
D3SL需配把手使用，把手型号为D3SL-MR40 |
||
|
|
锁舌类型 |
|

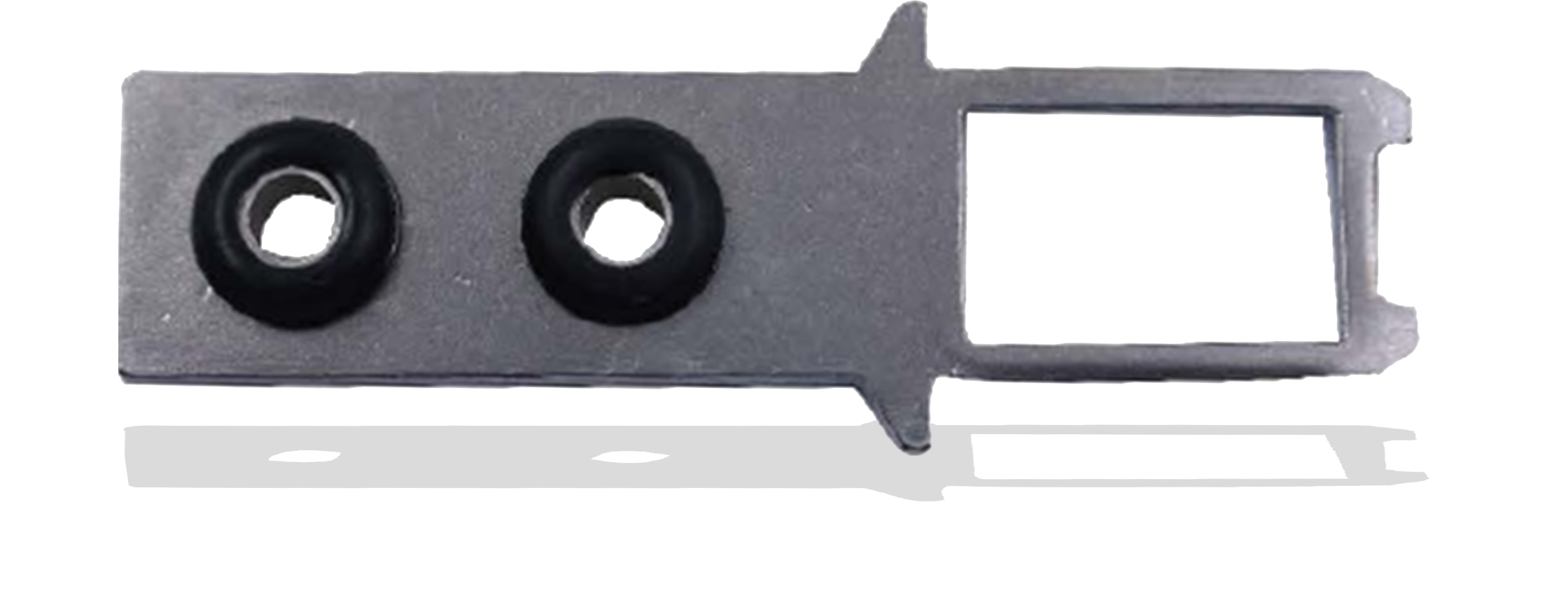

直插安装型 Z |

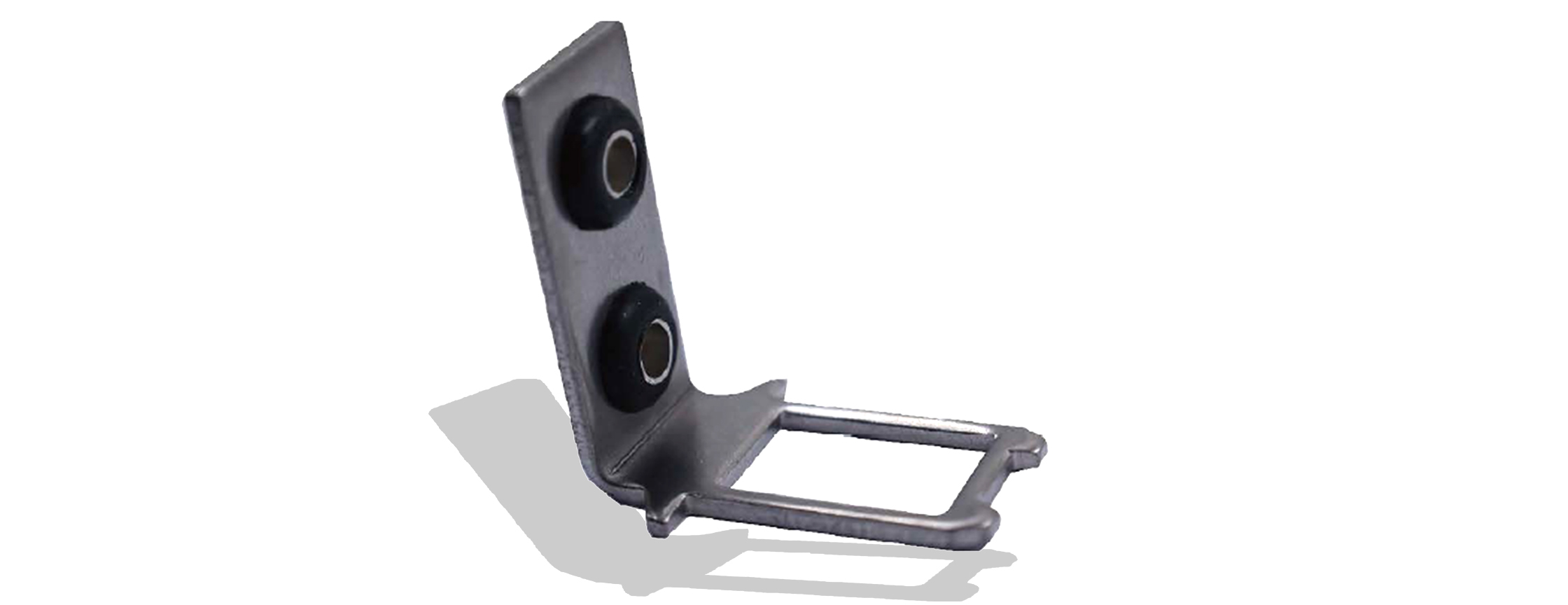

长L安装型 ZL |

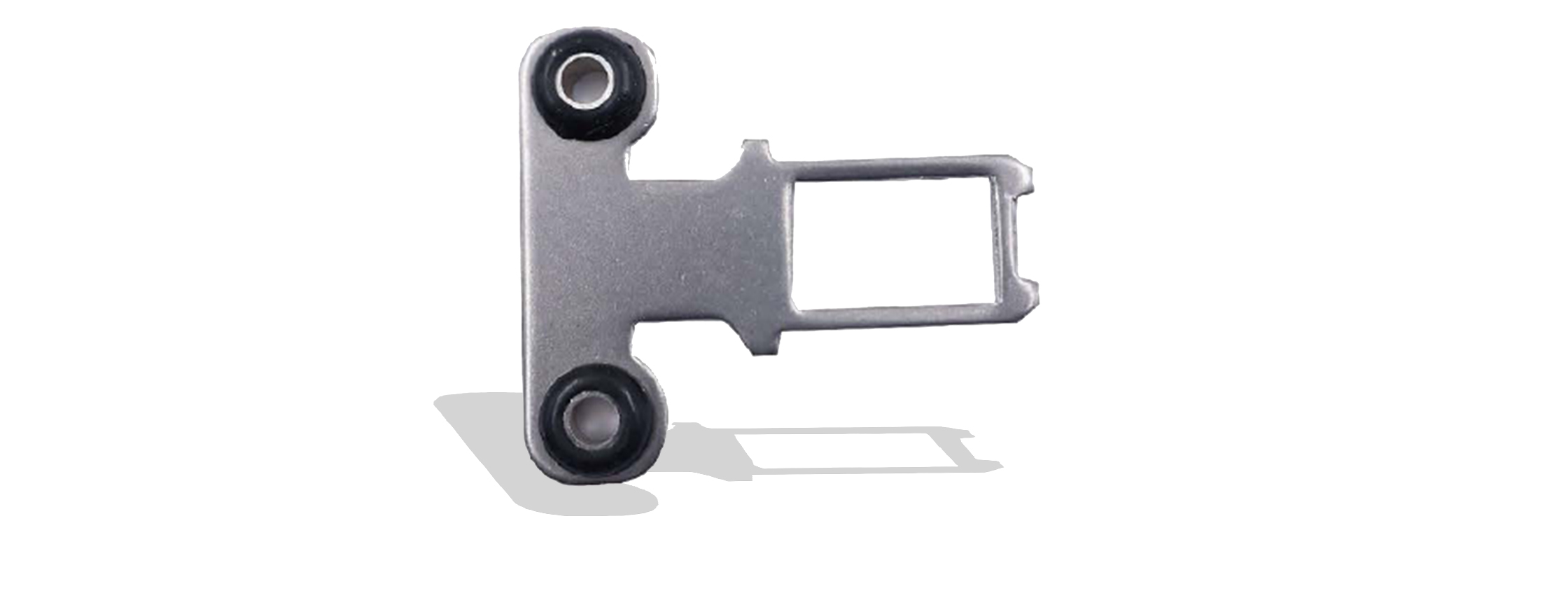

宽型安装型 K |
短L型安装型 KL |
|
|
|
|
|
|
|
触点容量 |
|
额定电压 |
30V |
250V |
||
|
额 定 电 流 |
AC |
电阻性负载（AC-12） |
— |
4A |
|
电感性负载（AC-15） |
— |
2A |
||
|
DC |
电阻性负载（DC-12） |
2A |
0.8A |
|
|
电感性负载（DC-13） |
1A |
0.4A |
||
|
|
性能 |
| 防护等级 |
IP67 |
|
|
寿命*1 |
机械 |
不少于100万次 |
|
不少于10万次（AC-12 250V 4A） |
||
|
电气 |
||
|
不少于100万次（24V AC/DC 100mA） |
||
|
操作进度 |
0.5m/s |
|
|
操作频率 |
最大30次/min |
|
|
强制断开力*2 |
最小60N |
|
|
强制断开行程*2 |
最小10mm |
|
|
最小适用负载 |
24V DC 4mA |
|
|
污染程度（操作环境） |
污染等级3 |
|
|
触电容量 |
24V(DC13 4A)/230V (DC15 4A) |
|
|
有电磁线圈 |
额定电压：DC 24V 额定电流:0.31A 绝缘等级:B级 |
|
|
环境温度 |
-10-40℃ |
|
|
|
型号和接点构成 |
|
型号 |
接点 |
接点形式 |
动作模式 |
|
D3SL |
2NC +1NO+1NC |

|
|
|
备注 |
NC触点(11-12、21-22、31-32)有直接开路动作功能(→),已经过认证。 触点(42-41)和(32-21)、(34-33)、(34-44)可作为异极使用。 |
||
|
|
电磁线圈 |
|
额定电压 |
DC24V+10% |
|
额定电流 |
0.4A |
|
绝缘等级 |
B级 |
|
|
外形及安装尺寸 |
|
外形及安装尺寸 |
 |
|
|
头部安装方向 |
|
安装方向 |
头部更改方向 |
安全门开关头部可以更改其安装方向，以适配更多的安装环境。壳体位置不变，仅改变头部方向即可。 |
|
|
|
|
辅助解锁说明 |
|
安全门开关在正常工作时，箭头指向 “上锁 ” 标志，防转螺钉必须处于紧固状态；在设备停电或吕现故障等特殊情况时，若要打开防护门，应首先松开箭头旋钮旁边的螺钉；再使用工具将箭头旋钮指向 “开锁 ” 标志，此时安全门开关解锁，插销可拔出，防护门可打开。 |
|
|
安全联锁开关选型表 |
|
|
|
安全门锁开关
|
电磁门锁开关
|
电磁门锁开关
|
AI智能安全门锁
|
|
选 型 标 准 |
型号 |
D3-B2S |
D3SL |
D3NL |
AI box-F |
|
触点设置 |
2NC/1NO |
4NC +2NO |
2NC/1NO |
2NC/1NO |
|
|
外壳 |
ABS塑料 |
ABS塑料 |
ABS塑料 |
金属 |
|
|
头安装 |
4个方向 |
4个方向 |
4个方 |
左右方向 |
|
|
锁定力 |
50N |
2000N |
2000N |
2000N |
|
|
防护等级 |
IP67 |
IP67 |
IP67 |
IP67 |
|
|
特 征
|
操作钥匙可调节 |
|
◼ | ◼ | ◼ |
|
24VDC电磁锁定/ 机械解锁 |
|
◼ | ◼ | ◼ | |
|
门监视 |
◼ |
◼ | ◼ | ◼ | |
|
安全认证 |
安全认证 CE认证 |
◼ | ◼ | ◼ | ◼ |
|
|
|
拉绳开关
|
预警开关
|
电磁力开关
|
|
选 型 标 准 |
型号 |
ER6022 ER1022 |
SM-KE |
FK-CL |
|
触点设置 |
2NC/1NO |
1NC/1NO |
1NC/1NO |
|
|
外壳 |
金属 |
ABS塑料 |
ABS塑料 |
|
|
头安装 |
|
检测传感器 |
|
|
|
锁定力 |
50N |
|
600N |
|
|
防护等级 |
IP67 |
IP67 |
IP67 |
|
|
特征
|
操作钥匙可调节 |
|
|
|
|
24VDC电磁锁定 /机械解锁 |
|
|
|
|
|
门监视 |
|
|
|
|
|
安全认证 |
安全认证 CE认证 |
|
|
|
|
|
电路连接示例图 |
|
产品名称 |
型 号 |
安全输入 |
输 出 |
|
安全继电器 |
SR103系列 |
1组安全产品 |
3NO+1N/C |
|
安全控制器 |
SM302系列 |
3组安全产品 |
2NO |
|
安全控制器 |
SM602系列 |
6组安全产品 |
2NO+4SO |
|
安全控制器 |

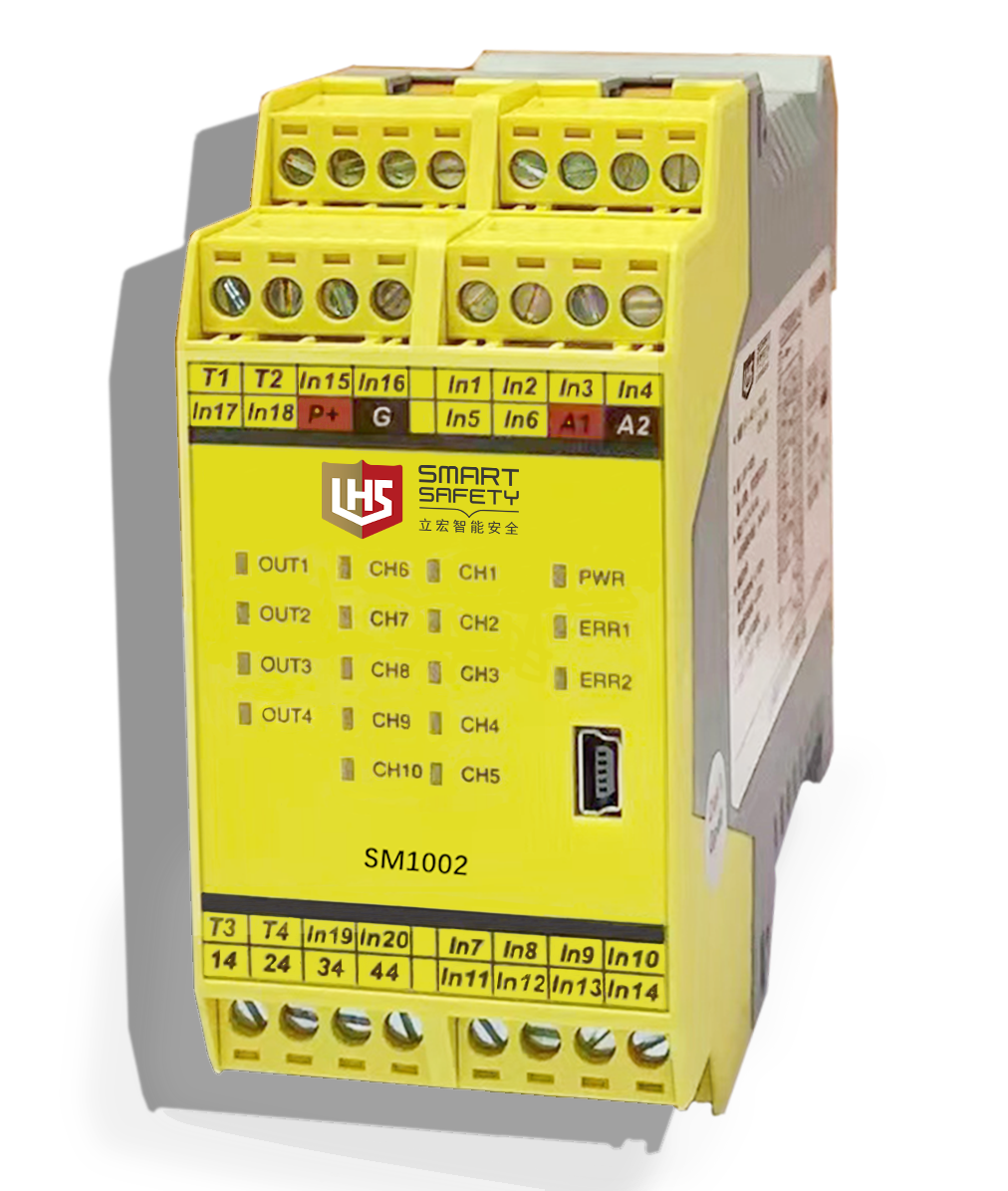

SM1002系列 |
10组安全产品 300 |
4SO |
|
说明 |
输入产品 急停按钮，安全门锁、双手按钮、安全光栅、安全垫、复位等 |
||
|
|
|
|
|
