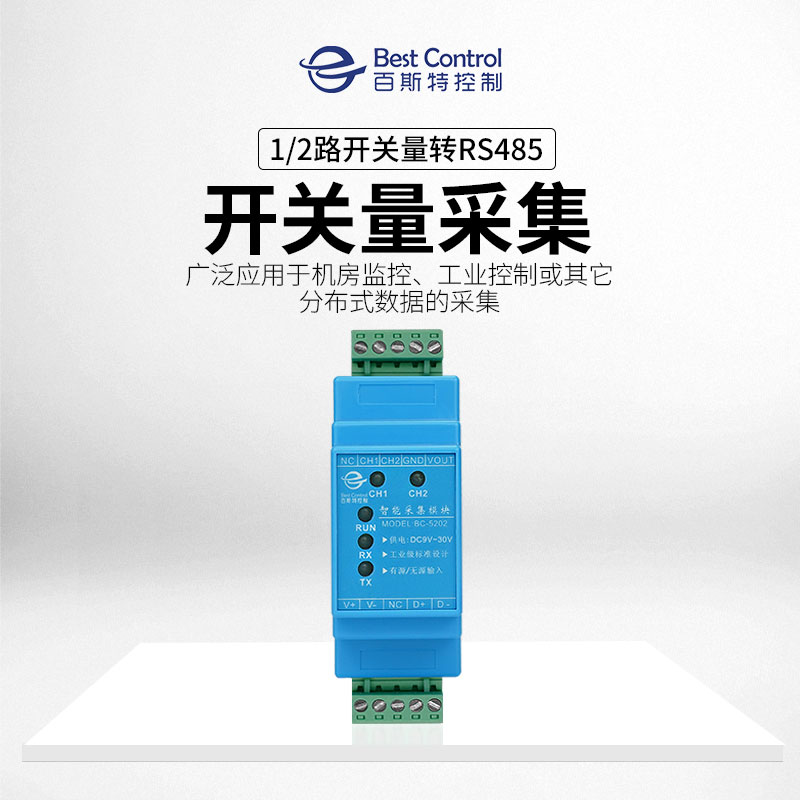

进店逛逛百斯特1/2路开关量转rs485模块_开关量采集模块BC-5202系列
1、产品介绍
BC-5202 远程开关量采集模块可以采集 1 路开关量信号，广泛应用于机房监控、工业控制或其它分布式数据的采集。上报接口采用RS485 通讯总线及标准 MODBUS-RTU 通用协议，可以很方便地集成到第三方的应用系统中,也可以直接适配 PLC 及国内的各种组态软件。
2 接线端子定义
丝印 定义
VOUT 对外供电电源正(取自 VIN+)
GND 对外供电电源负/信号输入地(取自 VIN-)
CH2 未用
CH1 开关量输入 1 通道
NC 未用
V+ 供电电源正
V- 供电电源负
NC 未用
D+ 485 通信信号+或 A
D- 485 通信信号-或 B
3、指示灯
丝印 定义 状态 描述
RUN 运行指示灯 闪烁 正常工作
RX 接收指示灯 闪烁 通信口正在接收数据
TX 发送指示灯 闪烁 通信口正在发送数据
CH1 开关量状态指示灯 亮 CH1 开关量信号为高
4、技术指标
工作条件
电源输入范围：9～30VDC
功耗：<1W
环境温度：-10℃～50℃
环境湿度：10%～90%RH，无凝露
EMC 指标
静电防护：接触放电:±6KV；空气放电:±8KV
EFT 防护：±2KV
外形结构：长×宽×高115*36*59 mm
通信参数
接口类型：RS485，可插拔端子
数据格式：N,8,1
数据波特率：1200～19200bps，缺省9600bps
输入通道：1 路开关量信号输入
输入阻抗：10K 欧姆(内部集成)
5、 安装
安装步骤：
1．选择一段空闲的导轨；
2．通过转换器背面的导轨卡扣将设备固定在导轨上
