一、先聊聊什么是SMT和DIP


- SMT（表面贴装技术）：电子元件直接贴在PCB表面，用印刷焊膏、贴片机、回流炉自动焊接。它让电子产品体积更小、高密度，自动化程度高，产能爆发式增长。


- DIP（双列直插封装）：元件带长引脚，需插入PCB钻孔，用波峰焊或手工焊接，像小元件“立起来”装在板子上 。


二、深入剖析核心差异


1. 结构和空间利用


SMT元件小，贴在板面，不需要开孔，双面贴装随意，适合高密度设计 。DIP元件体积大，必须开孔、空间占用多，常用在较低密度或大功率电路中。


2. 生产方式与效率


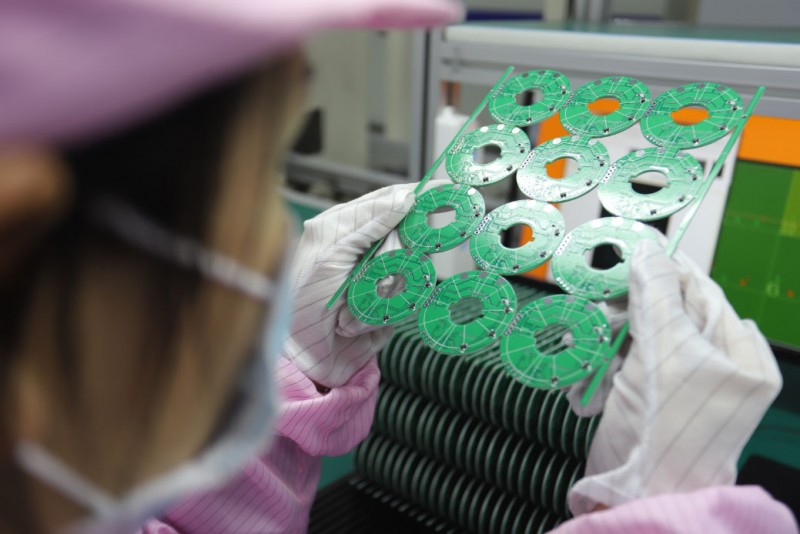

SMT全自动，流水线操作，印膏→贴片→回流→AOI，以每小时上万颗元件为常态 。DIP常靠人工插件或半自动插装，加上波峰焊，速度慢、人力成本高 。


3. 成本结构


- 元件成本：SMT元件通常更便宜，且体积小、耗材少，整体成本低。


- 工厂投入：SMT初期设备高，适合大批量；DIP初始投入低，适合样板、小批量、低预算项目。


4. 可靠性与电性能


SMT焊点小，电感、电容寄生低，信号性能好，高频支持强，震荡与EMC表现也更优。不过焊点虽小，维修复杂；DIP焊点稳固、插拔维修方便，机械强度高，但体积大、电性能略逊。


5. 维修与调试


SMT元件太微，小焊点在底部，用手没人能轻易拆；维修需专业设备和人工 。DIP元件直接露出，插拔装卸轻松，是工程调试和原型设计常用选择 。


三、应用场景推荐


- SMT适用：手机、电脑、5G通信设备等需要节省空间、高频率、高性能的消费电子；批量生产单位成本低。


- DIP适用：工业控制、军事、航空航天、教育或DIY项目，追求简便维修、高机械强度、抗震抗高温。


四、混装工艺（Hybrid & Mixed Assembly）


现在很多项目都采用 SMT主板 + DIP补强 或混合工艺：


- SMT用于放贴高密度的IC、电容、电阻；


- DIP用于固定大功率器件、继电器、电位器、连接器等；


- 波峰焊插件前贴片，先回流、再插件wave工序。


这种混装方式确保产品既能小型化、性能高，又能在后期维护过程中快速替换重要元件。


五、怎么选方案？


- 若你是批量生产、追求轻薄、高频率性能优先 → 首选 SMT；


- 若你是打样、维修调试、耐用耐振环境 → DIP更合适；

- 若想兼顾性能、成本和后期维护 → 方案是 SMT + DIP 混合双工艺。
