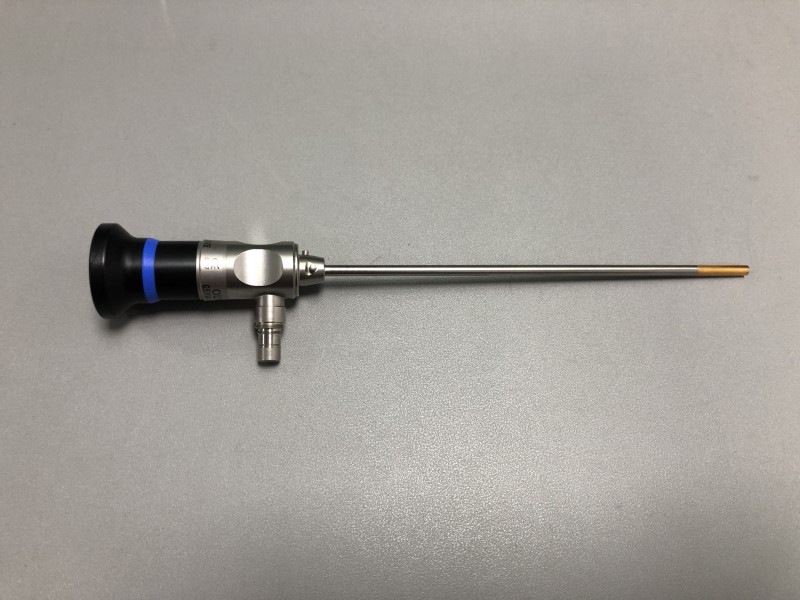

OLYMPUS奥林巴斯 A70940A 0°4mm关节镜图像模糊全套维修方案

一、现场快速区分故障
 1. 外部镜片污染
现象：整体灰蒙蒙、轻微模糊，无固定黑斑、水印
处理：99%异丙醇无尘光学棉签擦拭**前端物镜窗、目镜窗口**，氮气吹干再测试；
擦拭后清晰=仅外部污渍；依旧模糊=内部光学/密封故障。

2. 光源亮度不足伴随发暗模糊
导光束接头、镜体光接口脏污/光纤大量断丝，视野整体昏暗、细节模糊
更换完好导光束对比测试，排除冷光源、光缆问题。

3. 内部起雾/水印
特征：视野内固定白雾、水波纹、片状雾层，冷热环境下模糊程度变化
根源：目镜/前端物镜密封O圈老化，清洗消毒液、水汽渗入镜管内部，附着透镜形成水雾。

4. 固定黑斑、局部永久模糊
视野固定/位置黑影、条纹、重影、边缘虚化，擦拭外部无改善
多为物镜划伤崩缺、柱状棒镜崩边碎裂、透镜脱胶、内部积灰杂质遮挡光路。

5. 镜管变形造成全视野失真模糊
镜身挤压弯折，内部棒镜同轴偏移，图像歪斜、四周模糊、中心轻微清晰。

二、图像模糊五大核心故障根源
1. 密封失效进水起雾
目镜基座、前端物镜窗口氟橡胶密封圈长期高温消毒硬化开裂，清洗液、水汽进入镜体内部，透镜表面凝结水雾，永久模糊；长期进水会腐蚀透镜镀膜、光纤。
2. 物镜保护片磨损、崩缺、脱胶
术中与刨削器、磨头碰撞刮花物镜玻璃；前端磕碰导致保护片崩边、物镜组脱胶，成像透光率大幅下降。
3. 内部柱状棒镜碎裂、脱胶、积尘
镜管受外力挤压、摔落，内部细长棒镜崩边断裂；密封失效后灰尘进入夹层，光路被遮挡；透镜胶合层老化脱胶产生重影、雾感。
4. 导光光纤大面积断丝
镜体光纤夹层挤压、弯折损伤，进光量不足，画面昏暗发灰，视觉上整体模糊。
5. 镜管弯曲变形、光路不同轴
收纳重压、术中暴力操作导致外管微弯，内部棒镜偏移，同轴度破坏，图像边缘虚化、畸变模糊。

三、分等级标准维修工艺
方案1：轻度密封进水、内部水雾
适用：仅镜内水雾、无固定黑斑、物镜棒镜完好
1. 万级无尘工作台拆解目镜总成、前端物镜座；
2. 40℃恒温干燥箱整镜烘干4h，低压干燥氮气吹扫镜管夹层；
3. 全部光学元件用异丙醇无尘清洁，氮气吹干无残留水渍；
4. 更换目镜、物镜全套全新密封O圈，均匀涂抹医用密封润滑脂；
5. 光学组件复位校准同轴，专用医用密封胶封装两端；
6. 整机测漏保压测试，无渗水；光学成像校准。
周期：1~2工作日，性价比最高。

方案2：物镜损坏/单根棒镜崩裂
适用：物镜划伤崩缺、单根棒镜碎裂、透镜脱胶、内部积灰
1. 无尘拆解整根镜管，依次取出前端物镜组、全部柱状棒镜、棱镜；
2. 更换破损物镜保护片、损坏棒镜，透镜重新光学胶合；
3. 全光路深度清洁，清除夹层灰尘、消毒液残留腐蚀痕迹；
4. 工装校正光学同轴度，消除重影、边缘模糊；
5. 更换全套密封件，封装目镜与前端物镜；
6. 成像清晰度、中心/边缘分辨率检测，测漏验收。

方案3：镜管变形+多根棒镜损坏
适用：镜身弯折凹陷、多根棒镜碎裂、光纤大面积断丝
1. 拆解分离光学内芯与外工作管；
2. 校正或更换变形不锈钢外管；更换全部受损柱状棒镜；
3. 夹层光纤断丝超15%同步更换整束导光光纤；
4. 全光路清洁、同轴精密调校、两端密封重新封装；
5. 灭菌兼容性、保压测漏、长时间成像老化测试。

方案4：深度整机大修
适用：进水数月、透镜镀膜腐蚀、光纤发黄氧化、多部件连锁损坏
工序：整机除湿烘干+更换全套光学透镜组+更换光纤束+更换镜管+全密封换新+光学校准+测漏全检。

四、模糊故障不及时维修的临床风险
1. 视野清晰度不足，半月板、韧带、软骨微小损伤无法识别，漏诊风险；
2. 镜内持续积水腐蚀光学镀膜、光纤，小故障演变为整套光学总成报废，维修成本翻倍；
3. 物镜脱胶、棒镜碎裂产生玻璃碎屑，术中碎屑脱落落入关节腔，造成二次组织划伤；
4. 密封持续渗漏，高压灭菌时消毒液侵入夹层，加速内部元件老化损坏。

五、日常养护预防反复模糊
1. 清洗防护
清洗前必须整机测漏，出现冒泡立即停修；禁止高压水枪直冲目镜、前端物镜缝隙；清洗后彻底烘干再收纳、灭菌。
2. 灭菌管控
A70940A可高温灭菌，但需控制灭菌频次，避免密封圈快速老化；灭菌冷却至室温再进手术室，防止温差冷凝起雾。
3. 术中操作规范
术中避免关节镜与刨削、磨头、射频器械硬性碰撞；轻柔置入关节鞘，禁止暴力扭转镜管。
4. 收纳存放
专用平直器械盒单独存放，禁止重压、弯折、与硬质器械混放；转运时加装防护护套。
5. 术前巡检
每次使用前擦拭两端镜片，透光观察视野有无水雾、黑斑，提前检修。

六、维修案例参考
机型：OLYMPUS A70940A 0°关节镜
故障现象：视野整体白雾模糊，擦拭物镜目镜无改善，冷热环境下雾感加重
检测：目镜基座O圈老化开裂，水汽渗入镜管，透镜附着冷凝水雾，光学元件无破损
维修工序：无尘拆解、4小时恒温烘干、全光路光学清洁、更换全套密封O圈、密封封装、保压测漏、成像校准
交付标准：视野通透无雾、无黑斑，中心与边缘成像清晰，整机保压无渗漏，可直接临床使用。
