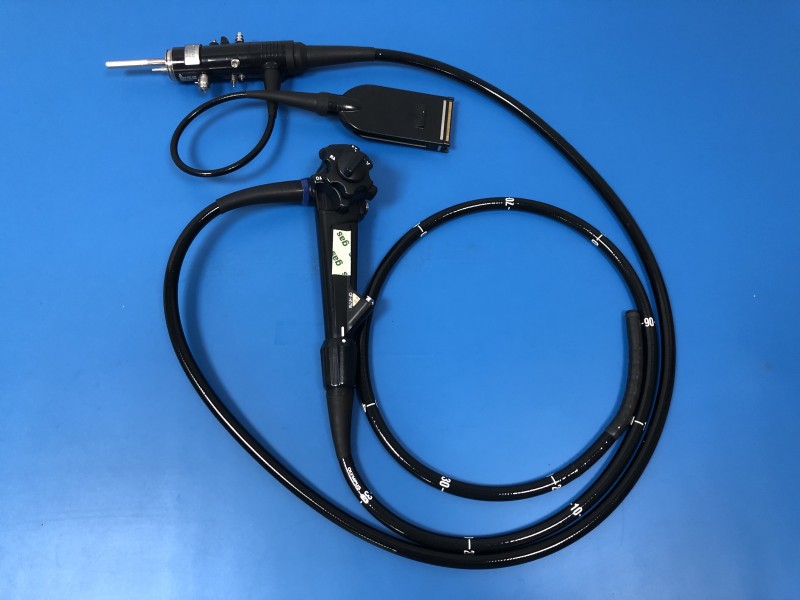

OLYMPUS奥林巴斯 CF-H170I 电子肠镜 CCD进水损坏 完整检修方案

   一、器械基础结构
CF-H170I 170系列高清电子结肠镜，  CCD成像模组集成于先端硬质头内部  ，由物镜玻璃、分光棱镜、CCD感光芯片、驱动小板、CHA信号电缆组成；先端依靠多层O型圈、密封胶实现防水，一旦密封失效，清洗液、消毒水汽、体液侵入会直接腐蚀CCD电路，属于内镜重度故障。

   二、CCD进水典型故障表现（可直接判定进水损坏）
1.   视野内部持续水雾、游动水珠
画面边缘、角落存在可流动水斑，加温后雾气加重，擦拭物镜无改善，水分封存在先端CCD腔体内。



2.   图像故障分层加重
- 轻度进水：画面偏暗、持续偏黄/偏红，白平衡校准无效，局部暗斑；
- 中度进水：大量雪花噪点、固定黑斑、彩色条纹、画面闪烁；
- 重度进水：时有时无、花屏、完全无图像，主机识别内镜失败报错。

3.   电路短路连带故障
上机主机频繁报连接故障、图像信号中断；严重时CCD驱动板短路，甚至反向烧毁摄像主机图像处理板。
4.   附加硬件损伤
先端导光光纤被液体腐蚀透光下降、物镜镀膜水解发白、CHA信号线铜芯氧化断丝。

   三、CCD进水四大核心漏水源（密封失效点位）
1.   先端物镜盖玻璃密封圈老化开裂（最高发）
长期高温高压灭菌、反复弯曲，先端防水O圈硬化、脱胶，清洗消毒液体渗入CCD仓。
2.   弯曲橡皮破损、针孔渗漏
活检钳、穿刺器械划伤弯曲部外皮，液体沿蛇骨缝隙向上渗透至先端CCD组件。
3.   钳子管/水气管穿孔渗漏
通道管磨损破洞，冲洗水、酶洗液向内腔倒灌，浸泡CCD电缆与芯片。
4.   操作部按键、吸引阀密封失效
水汽沿操作部内部管路、线缆通道窜入整镜，逐步腐蚀先端CCD电路。

   四、临床重大安全风险（必须立即停用，禁止上机使用）
1. 视野模糊、黑斑遮挡肠道微小息肉、早癌病灶，造成漏诊、误诊；
2. 进水腐蚀CCD线路存在漏电风险，术中电流传导至患者肠道，引发电灼伤；
3. 水分持续腐蚀会快速导致CCD完全烧毁、CHA主线缆腐蚀断线，维修成本翻倍；
4. 渗漏内镜携带污水、细菌，交叉感染患者，违反院感规范。

   五、科室现场应急处理（进水后禁止通电、禁止烘干应急使用）
1.   立刻断电下机  ：断开与OTV摄像主机、冷光源连接，不再开机测试，避免短路烧芯片；
2.   禁止自行烘干  ：烤箱、热风枪加热会加速CCD晶圆氧化、光学镀膜脱落，加重不可逆损伤；
3.   简易测漏定漏点
内镜测漏器0.2MPa加压浸泡，观察气泡溢出位置，确认先端/弯曲部/操作部漏点；
4.   全程干燥存放  ：竖置悬挂，避免液体继续向先端CCD聚集，24小时内送专业无尘维修车间处理。

   六、分级专业维修方案（CCD进水无法烘干修复，只能更换模组）
    轻度进水（少量水汽、CCD芯片未氧化腐蚀，仅光学棱镜有水渍）
1. 无尘洁净室拆解先端硬质头，完整取出CCD成像组件；
2. 无水异丙醇超声波清洗CCD芯片、驱动板、分光棱镜，清除电解液、水垢；
3. 低温真空烘干48小时，显微镜检测线路无氧化、焊点无腐蚀；
4. 更换全套先端防水密封垫圈，重新打胶密封物镜盖玻璃；
5. 整机气密性打压测漏，图像白平衡、色彩、NBI功能校准。
> 局限：仅短期缓解，水汽残留会3-6个月内再次腐蚀CCD，不推荐长期使用。

    中度/重度进水（芯片氧化、黑斑、花屏、无图像）
  唯一根治方案：更换整套先端CCD成像模组
完整维修工序：
1. 全拆解内镜：剥离弯曲橡皮、抽出钳子管/水气管、分离CHA信号主线缆；
2. 拆除腐蚀报废CCD、驱动小板、受损分光棱镜；
3. 匹配原厂全新CCD总成，微米级对位耦合光学光路；
4. 更换所有破损渗漏部件：弯曲橡皮、穿孔钳道管、老化水气管、全部密封O圈；
5. 更换氧化受损CHA信号电缆，重新排布内部导光光纤；
6. 先端多层防水密封封装，打压保压3分钟无渗漏；
7. 出厂全项检测：气密性、图像亮度色彩、NBI窄带成像、角度调节、水气吸引通畅度。

   七、维修出厂强制检测标准
1.   防水气密性  ：0.2MPa保压无气泡，杜绝再次进水；
2.   成像检测  ：全屏无黑斑、无噪点、白平衡稳定，NBI血管纹理清晰；
3.   电气绝缘  ：CCD驱动电路绝缘达标，无漏电短路隐患；
4.   光路透光  ：导光光纤无大面积腐蚀断丝，前端亮度达标原厂标准；
5.   通道功能  ：送水送气、吸引、活检通道全程通畅无渗漏。

   八、日常保养预防CCD进水（降低密封渗漏概率）
1.   灭菌优先低温等离子  ，减少高温高压蒸汽频次；高压灭菌前必须完整测漏，漏气镜禁止灭菌；
2. 术后  床旁立即预清洗  ，血痂、蛋白干结会腐蚀弯曲橡皮、通道管壁造成穿孔；
3. 活检器械进出轻柔，禁止暴力开合钳头划伤弯曲部外皮；
4. 每月常规内镜测漏，提前更换硬化、发白、变形的弯曲橡皮与密封垫圈；
5. 清洗时专用内镜盒单独存放，不与硬质穿刺器械混洗，避免外皮划伤；
6. 测漏不合格内镜直接停用检修，禁止带病临床使用。

   九、可直接发给维修厂商报修话术
故障器械：OLYMPUS奥林巴斯 CF-H170I 电子结肠镜
故障描述：内镜测漏检测存在渗漏，先端进水导致CCD成像模组损坏；视野内部持续有水雾、游动水斑，图像偏暗发黄、存在固定黑斑与大量噪点，间断花屏、图像时有时无；已断开主机停止使用。需求：加压精准定漏点，拆解先端更换全新CCD成像模组，更换破损弯曲橡皮、穿孔钳道管、全套防水密封件，清洗修复导光光纤与CHA信号线，整机气密性打压测试，完成图像、NBI成像校准。
