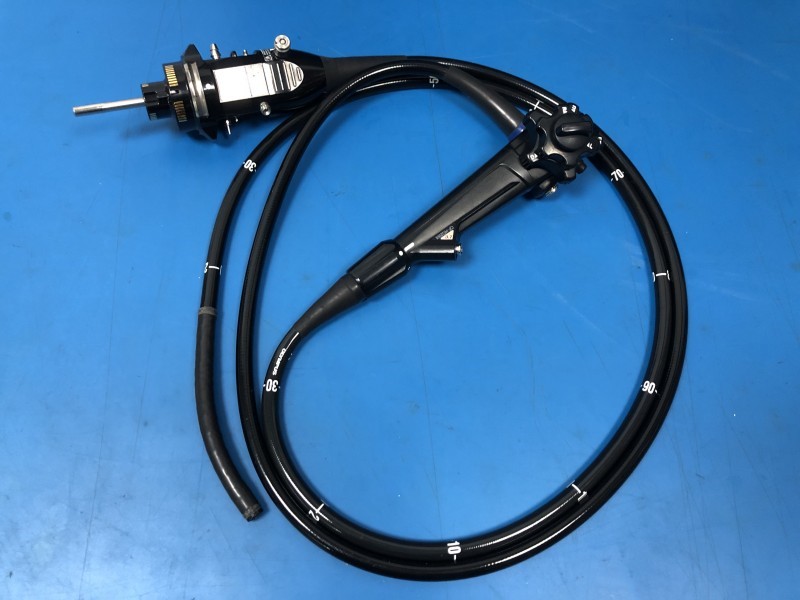

OLYMPUS奥林巴斯 CF-HQ290i 肠镜钢丝断

奥林巴斯 CF-HQ290i 肠镜角度钢丝断裂完整处理方案
一、立刻执行：现场停用+防护
故障判断特征
1. 单方向/全部角度旋钮转动，先端完全不动；
2. 旋钮空转、手感发软无拉力，转动有金属碎丝摩擦异响；
3. 打角度只能单向，反向完全失效；
4. 测漏无漏水≠无内部损伤，断钢丝碎头极易划伤钳子管、CCD信号线。

科室现场禁止操作
1. 严禁继续上机做检查：断裂钢丝残段会刺破弯曲橡皮、划伤CCD、割断导光纤维，维修成本翻倍；
2. 禁止大力反复拧角度轮：断丝会刮烂内部螺旋保护管、蛇骨关节；
3. 禁止浸泡、高压消毒：若断丝位置靠近操作部，水汽易沿钢丝通道渗入主板，出现漏水报警Leakage；
4. 不要自行拆解操作部，无专用工具极易滑丝、损坏角度齿轮。

现场临时处置步骤
1. 关机，分离OTV-SI摄像主机、冷光源，拔下所有连接线；
2. 清水简单冲洗外表，擦干水气阀门、操作部缝隙；
3. 弯曲部自然伸直摆放，禁止弯折、盘卷过小；
4. 贴故障标识：角度钢丝断裂，禁止使用，待维修，单独存放，避免与完好内镜堆叠挤压。

二、钢丝断裂两种维修方案
方案1：仅单根钢丝断裂，蛇骨、螺旋管、弯曲橡皮完好
适用：仅1根牵引钢丝断，无划痕、无漏水、角度滑轮无磨损
标准维修流程

1. 拆解操作部外壳，标记上/下/左/右四根钢丝点位，防止装反；
2. 取出断裂钢丝，用显微镊子清出管内金属碎屑；无水酒精彻底冲洗钢丝螺旋通道，烘干；
3. 检查内部滑轮、牵引轮槽，出现凹槽、毛刺必须同步更换滑轮；
4. 穿入CF-HQ290i专用同规格钢丝，全程涂抹奥林巴斯Lube-G专用润滑脂；
5. 两端卡扣固定，使用张力计校准标准张力，张力过大易再次断丝，过小角度不足、回弹虚位；
6. 反复全方向打弯50次以上，测试角度对称、无卡顿、无空程；
7. 整机IPX7防水测漏，确认钢丝通道无渗漏；
8. 连接OTV-SI摄像系统，完整测试图像、水气、角度联动功能。

方案2：多根钢丝断裂/伴随次生损坏
钢丝断裂多伴随以下连带损伤，维修时必须同步更换，否则短期复发：
1. 钢丝长期摩擦→ 螺旋保护管内壁磨损起毛刺；
2. 断丝刮擦蛇骨→蛇骨关节脱环、变形；
3. 金属碎丝刺破弯曲橡皮→测漏漏气漏水；
4. 滑轮长期受力磨损、弹簧疲劳；
维修内容：全套四根钢丝+螺旋管+弯曲橡皮，按需更换蛇骨/滑轮。

三、维修周期、成本与保修参考
1. 单根钢丝小修：3–5个工作日，保修3–6个月；
2. 多根钢丝+螺旋管+橡皮大修：5–8个工作日，保修6个月；
3. 原厂维修周期更长、报价高；第三方医疗维修性价比更高，适配290系列全套配件。

四、钢丝断裂核心诱因
1. 暴力操作：进镜时强行大幅度打弯、旋钮用力猛拧，钢丝金属疲劳断裂；
2. 收纳盘圈过小、长期弯折存放，钢丝持续受力；
3. 清洗保养不规范：通道内血渍、粪垢干结，增大钢丝滑动摩擦力；
4. 长期未做保养润滑：钢丝干涩摩擦加剧损耗；
5. 异物划伤：活检钳尖锐边缘戳伤弯曲部内部结构，加速钢丝磨损。

五、日常预防保养规范
1. 操作规范：进镜遇阻力先松角度、轻柔旋轮，禁止硬掰角度；
2. 清洗：每次使用后充分冲洗钢丝通道，定期用内镜专用润滑脂保养角度机构；
3. 收纳：镜身大圈盘放，弯曲部保持自然伸直，不挤压、不重压；
4. 季度测漏：提前发现弯曲橡皮微破损，避免进水腐蚀钢丝；
5. 定期年检：每半年送第三方保养校准钢丝张力，提前更换拉长、老化钢丝。
