选择ESD保护器件在设计中应该兼顾性能和成本。要注意以下几个原则：

a.保护电路响应速度要快—IEC61000-4-2波形的上升沿只有1ns。

b.能应付大的瞬态电流。

c.考虑瞬态电压在正负极性两个方向发生。

d.对信号增加的电容负载效应和电阻损耗效应控制在允许范围内。

e.考虑体积因素以适应轻巧的便携式设备。

f.产品成本因素。

1：ESD静电抑制器WEP240LC0603的特性:

1、无铅型

2、陶瓷芯片SMD型氧化锌

3、绝缘外套保持良好的稳定的低漏电流

4、电镀终止提供良好的可焊性特点

5、工作电压范围宽,VDC:5.5V 42V

6、响应时间快(<1 ns)

7、低钳位电压

8、符合IEC61000-4-2标准

9、低电容可以满足高速单次瞬态电压保护

====================================================================

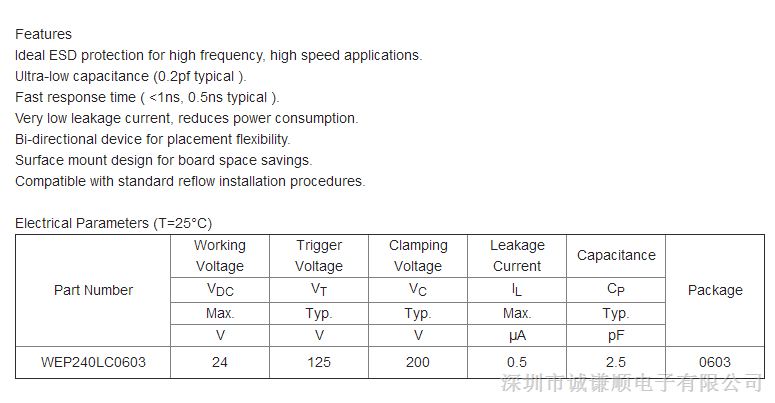

2：ESD静电抑制器WEP240LC0603的基本参数表

其他ESD静电抑制器型号

WEP050HF0603；WEP050HF0402；

WEP120HF0603；WEP120HF0402；

WEP240LC0603；WEP240LC0402；

WEP060LC0603；WEP060LC0402；

WEP240RF0603；WEP240RF0402；

WEP140RF0603；WEP140RF0402；

WEP060RF0603；WEP060RF0402；
