机器关断之后仍继续运行，是自动化生产 流程常常遇到的情况。安全防护装置可以 防止操作员进入，因而在机器运动引起的 危险消失前，其必须保持关闭。 在危险情形时，带自锁功能的安全位置开 关可确保安全大门、安全门和其他防护装 置保持关闭状态。 在生产过程中，安全位置开关有三个主要 任务： l 安全防护装置关闭和自锁时，启动机 器/生产加工操作 l 安全防护装置开启时，关闭机器/生产 加工操作 l 对安全防护装置和自锁功能进行位置监 控

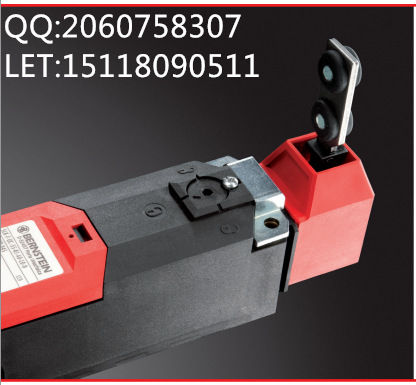

带分离操作头和自锁功能的SLK / SLM安全 位置开关可以帮助用户实现系统锁定，符 合EN 1088、EN ISO 12100-1、12100-2及自 2009年12月19日起生效的强制性机械指导 2006/42/EC等标准。 系统描述 带自锁功能的SLK / SLM安全位置开关现提 供弹簧力锁定动作和磁力锁定动作两个版 本。分离操作头与防护装置按形状匹配在 一起。其将锁紧力传导到安全防护装置， 并监控其位置。这种分离的操作头采用三 重编码，可确保极高的防篡改安全等级。 与SLK / SLM安全位置开关相关的联锁设备 集成在开关外壳内。自锁功能可以将与开 关机构连在一起的操作头进行锁定，弹簧 力锁定版由弹簧机构实现锁定功能，磁力 锁定版则由电磁实现。

锁定原理 弹簧力（闭路电流） 当操作头运动到末端位置时，安全装置会 自动锁定。通过激活电磁，使安全防护装 置打开从而实现解锁。 磁力（工作电流） 如果由于操作故障或电源故障时，电磁关 闭，锁定（自锁）功能解开。在此情况 下，安全防护装置可以打开。

产品优势 l 两个分离安全回路可确保产品整体性能 可靠 l 电路1通过两个触点监控操作头 l 电路2通过两个触点监控联锁功能 触点配置是可变的，可根据客户 要求提供参数表外的选择。 l 两种适用于通用集成的工作电压： l 24 V AC / DC l 110 V / 230 V AC l 具有旋转操作头 (4x 90°) 以及水平和垂 直的操作方向，确保了应用的绝对灵活 性 l 仅有170 mm整体尺寸的紧凑型设计 l 采用弹簧加载终端的创新安装方法 l 功能符合GS ET 19、EN 60 204-1、EN 60 947-1和EN 60 947-5-1要求

安全操作 不锈钢操作头可确保安全、可靠地运行。 其所采用的编码原理可防止系统被“轻 易”篡改或旁通。半径操作头最适于监控 较小的安全门。
