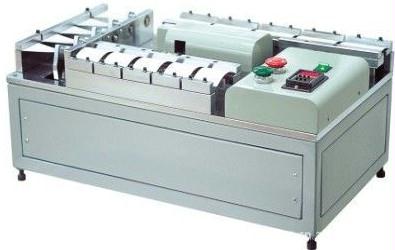

IC卡弯曲/扭矩试验机ICTR-1

一、产品介绍

IC卡弯曲/扭矩试验机针对IC卡在国标16649.1等试验标准中的弯曲、扭矩的试验研发、生产。

外形尺寸：L670 X W380 X H220

仪器重量：70kg

电    压：AC220V±5%

功    率：35W

测试速度：弯曲 29r/min

测试周期：1～999次

扭曲度  ：15°±1° 双向

二、配置

1. 电动机：

RM-H8C25P2   用于卡片弯曲

IM-H6C8P     用于卡片扭曲

1. 变速器：

8RH-50用于卡片弯曲

6RH-50用于卡片扭曲

1. 计数器：

RH3C弯曲扭曲次数计数

1. 接触器：

LY2J 200/220VAC用于 电机控制

1. 碰制：

V15F09C用于计数限位

1. 电容：

SH-MF 450V 1.8µF- 25W用于弯曲电机用

SH-MF 450V 1.8µF- 6W用于弯曲电机用

1. 急停掣：

Φ20 红色大头冬菇自用于急停计数复位

1. 起动掣：

Φ20 绿色平头常开用于电机起动

1. 1mm²铜导线，若干米,

三、测试方法

1. 开启电源

将测试仪器电源插头,接上220V交流电源插座,按下电源开关,此时电源指示灯亮,仪器电源接通.

1. 放置IC卡

先检查测试槽内是否清洁,然后将15张准备好的IC卡对应放进三组测试槽各对卡口之间(注意IC模块向上).

1. 设定检测次数

即设定在此次测试中,IC卡需要弯曲,扭曲的次数调节计数器的正(+),负(-)按钮.设定测试次数.

1. 启动仪器运作

完成前面三个步骤之后,在计数器电子显示数值为三个“0”状态时(电子显示数值无闪动,如有闪动,按下复位键).即可按下启动按钮,仪器开始作检测动作.

1. 完成设定测试

当IC卡弯曲,扭曲次数达到设定值时,仪器会自动停止运作,计数器的电子显示与设定数字相等,此时,将IC卡依次取出,检查等读写功能.

1. 进行下一组测试

若要进行第二次检测,则先按下复位按扭,使计数器电子显示回三个“0”状态, 步骤从(2)放置IC卡开始依次进行到步骤(5)结束.

注意:仪器在运行过程中,由于任何原因影响仪器测试,都应立即按下急停制,故障排除后,可将检测次数设定为“001”再启动运作一次以使发生位移的各卡口回到初始位置.
