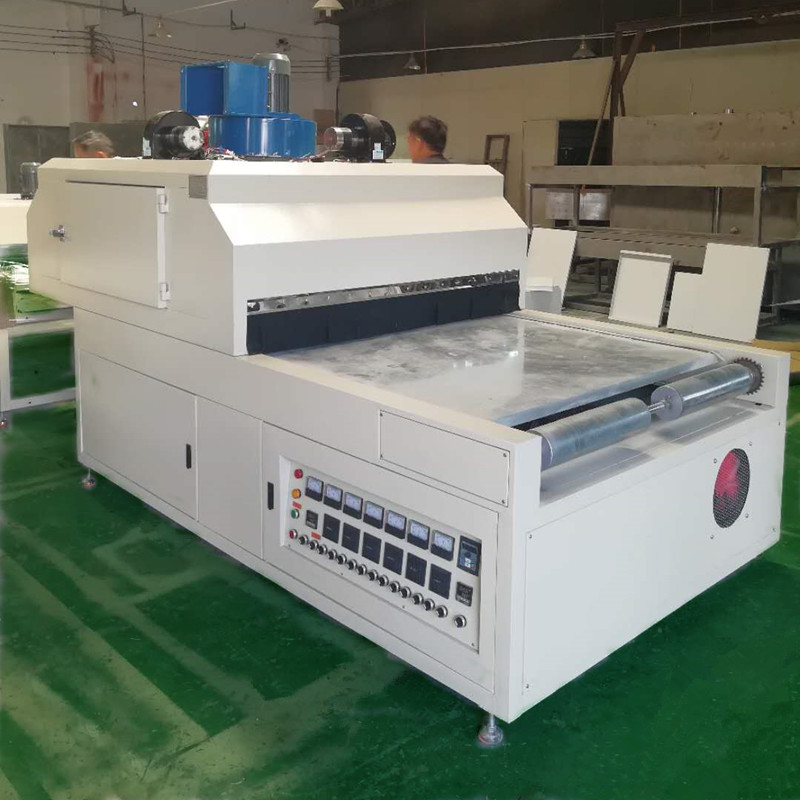

总长：7500mm*网带宽1300mm（外壳1520mm）*高750mm

（炉盖长2000*UV段长1800MM*炉盖外高380mm.炉口有效高度100mm）

 箱 体 部 分

电源：电压380V   总功率：52KW

机体材质:脚架采用1.5mm厚50*50铁方通焊接制作，脚配可调水平脚杯；

横梁：釆用1.5mm厚冷板折弯焊接制作；

烘干炉体：釆用1.5mm厚冷轧板折弯制作，外表喷防锈漆和表面漆：8KW，共1段；（每段炉盖配一套375W长轴耐高温马达9寸不锈钢千叶风轮.共1套）；

炉体内胆材质：釆用201不锈钢板厚1.0mm（1.22m*2.44m）；

箱体保温材质：采用80K硅酸铝棉100mm厚岩隔热保温；

温控系统：发热发热器材使用红外线加热灯管，正常使用温度，常温至130℃可调节，用红外线电热灯管，有加热升温快，无尘等好处；

UV系统:采用8KW UV灯管配变压器，电熔，灯罩组成（共6套），UV抽风采用2000W离心耐高温风机抽风，供风采用1500W离心耐高温风机供风，（UV强弱光自动切换）UV炉外盖采用1.5mm厚冷扎板折弯制作，外表烤漆（颜色：正机电脑白）；

隧道炉托板：采用镀锌板1.0mm（1.22m*2.44m）；

传送系统：输送带采用耐250℃以内的铁氟龙网带，机头主滚筒采用φ160mm压花滚筒，机尾主滚筒采用φ60mm压花滚筒，托带滚筒采用φ38mm用滚筒；

速度控制：采用1P三晶牌变频器配升捷牌750w连体马达，链条组成，速度快慢可调；

电控系统：总制开关.交流接触器.温控表用数显温控表、电压表.电流表、开关.指示灯.耐高温电线.电览线.等一批国标电器开关组成.方便易懂.
