价格:￥1000.00/个
品牌:湖北宜化集团化工机械设备制造安装有限公司
生产单位:湖北宜化集团化工机械设备制造安装有限公司
产地:湖北宜昌市
型式:直通单座铸造球型阀
起订:1个
供应:1000个
发货:30天内

发送询价

产品描述：HLS小口径单座调节阀结构紧凑，有呈S流线型的通道， 使其压降损失小，流量大，可调范围广，流量特性精度高， 符合IEC534－2－1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213－92标准。

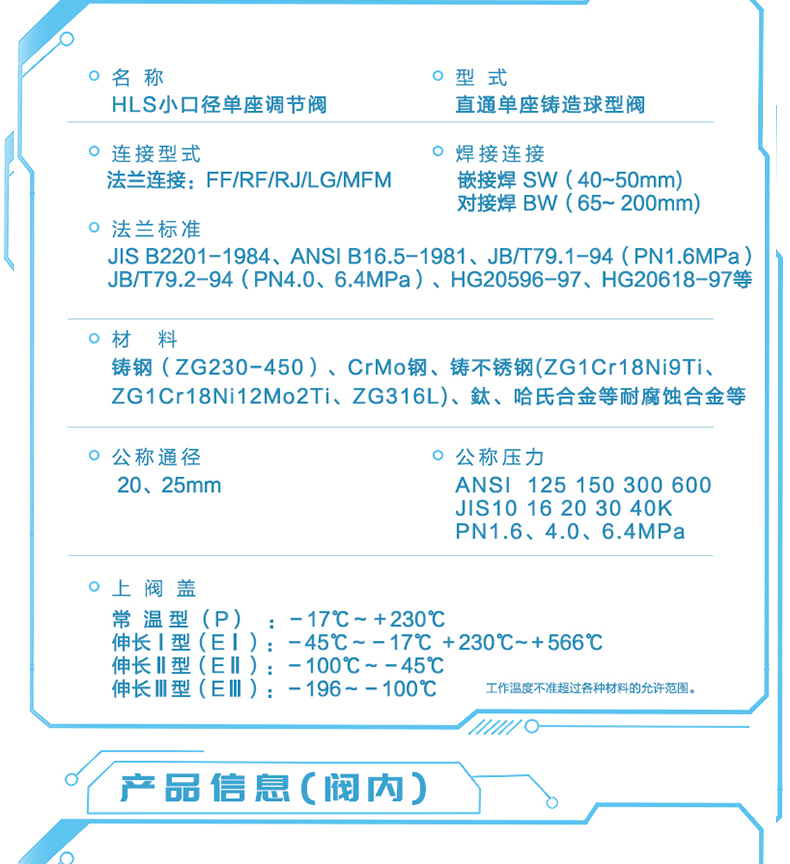

阀 体

型 式

直通单座铸造球型阀

公称通径

20mm、25mm

公称压力

ANSI 125、150、300、600

JIS10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式

法兰连接：FF、RF、RJ、LG、MFM

法兰标准：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa） ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接连接：嵌接焊SW

材 料 ：铸钢（ZG230-450）、CrMo钢、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛、哈氏合金等耐腐蚀合金

上阀盖 ：

常温型（P）：－17～＋230℃

伸长Ⅰ型（EⅠ）：－45～－17℃ ＋230～＋566℃

伸长Ⅱ型（EⅡ）：－100～－45℃

伸长Ⅲ型（EⅢ）：－196～－100℃

注：工作温度不准超过各种材料的允许范围。压盖型式 螺栓压紧式

填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式 单座柱塞型阀芯

流量特性 金属阀座 等百分比特性（%CF）和线性特性（LCF），参考图1和图3 Cv值从0.04～14的高精度流量特性符合IEC534-2-1976标准

软 阀 座 等百分比特性（%TF）和线性特性（LTF），参考图2和图3

注：关于聚四氟乙烯阀座的工作温度和压差，请参考图5

材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型 式

HA多弹簧薄膜执行机构

弹簧范围

20～100、80～240kPa

供气压力  140～400kPa

气源接口 RC1/4"

环境温度  －30～＋70℃
