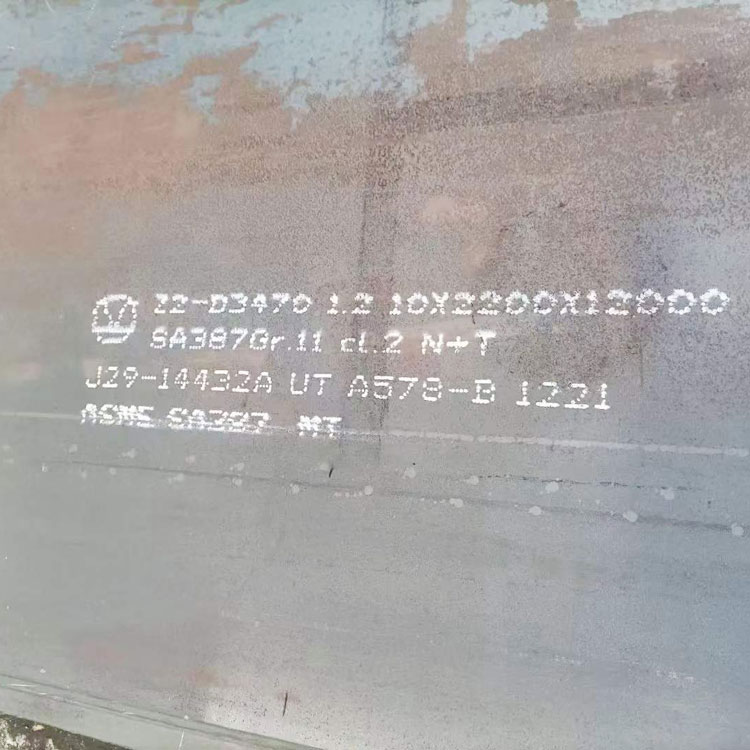

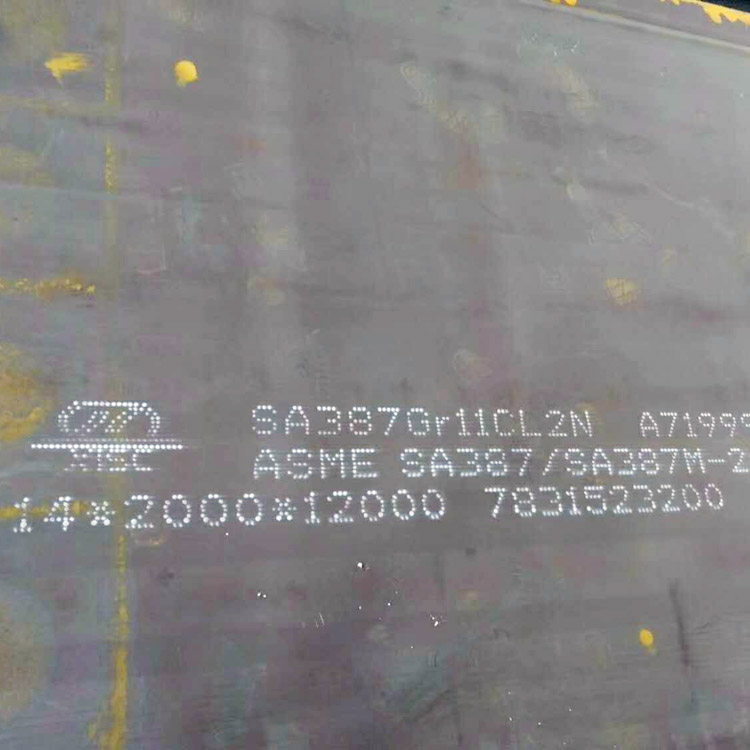

品牌:SA387Gr11CL2耐热容器板
厂家:湘钢、新钢
钢种:SA387Gr11CL2容器板
型号:SA387Gr11CL2钢板
起订:0.1吨
供应:1560吨
发货:1天内
发送询价
SA387Gr11CL2钢板是一种美标铬钼（Cr-Mo）耐热钢，主要用于制造高温、高压且临氢环境的压力容器。它相当于国标牌号中的14Cr1MoR。
这种钢板的核心特性是在高温下具有出色的抗氢腐蚀能力、抗氧化性和高温强度。它在ASME标准中属于Class 2级别，相比Class 1级别，强度和韧性要求更高。
以下是该钢板的关键信息汇总：
| 项目 | 详细说明 |
|---|---|
| 执行标准 | 美国 ASME SA-387/SA-387M 标准（与ASTM标准等同）。 |
| 材料类型 | 1.25Cr-0.5Mo低合金耐热钢，主要合金元素为铬(Cr) 1.0-1.5% 和钼(Mo) 0.45-0.65%。 |
| 交货状态 | 通常以正火（加速冷却）+回火状态交货，以获得稳定的回火贝氏体组织。 |
| 关键性能 | 抗拉强度 515~690 MPa，屈服强度 ≥310 MPa。冲击试验温度通常在 -18℃ 甚至更低，冲击功要求≥54J（均值）。 |
化学成分控制（示例）
为满足临氢环境下的苛刻要求，其化学成分和有害元素（如P、S、Sn、As等）需要严格控制，通常有X系数和J系数的限制。一个典型的熔炼分析成分范围如下：
| 元素 | C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|---|
| 含量 (wt%) | 0.05~0.17 | 0.50~0.80 | 0.40~0.65 | ≤0.007 | ≤0.006 | 1.00~1.50 | 0.45~0.65 |
主要应用领域
该钢板广泛用于石油化工、煤化工、电站锅炉等行业的关键设备，如气化炉、加氢反应器、换热器等，这些设备通常在高温（设计温度可达300℃以上）和高压临氢环境下运行。
关键技术点：焊接与热处理
由于SA387Gr11CL2属于耐热钢，它的焊接工艺和模拟焊后热处理（PWHT） 是实际应用中必须关注的重点：
-
焊接性：这种材料有较高的淬硬倾向，焊接时容易产生冷裂纹，因此焊接前必须进行预热（通常≥150℃），焊后需进行消氢处理或中间热处理，以防止裂纹产生。
-
模拟焊后热处理（PWHT）：设备制造完成后会进行整体热处理，因此评估钢板性能时，需要在试样上模拟这一过程。常见的要求是模拟690℃ 下保温6~24小时，以验证钢板在经历设备制造全流程后，性能是否依然达标。
