品牌:SA387Gr91CL2容器板
厂家:涟钢
钢种:SA387Gr91CL2容器板

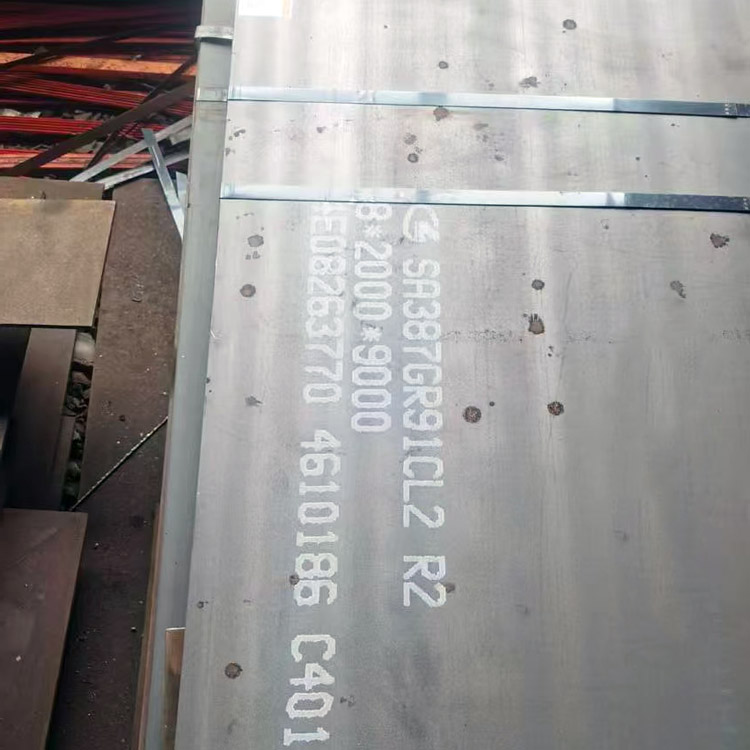

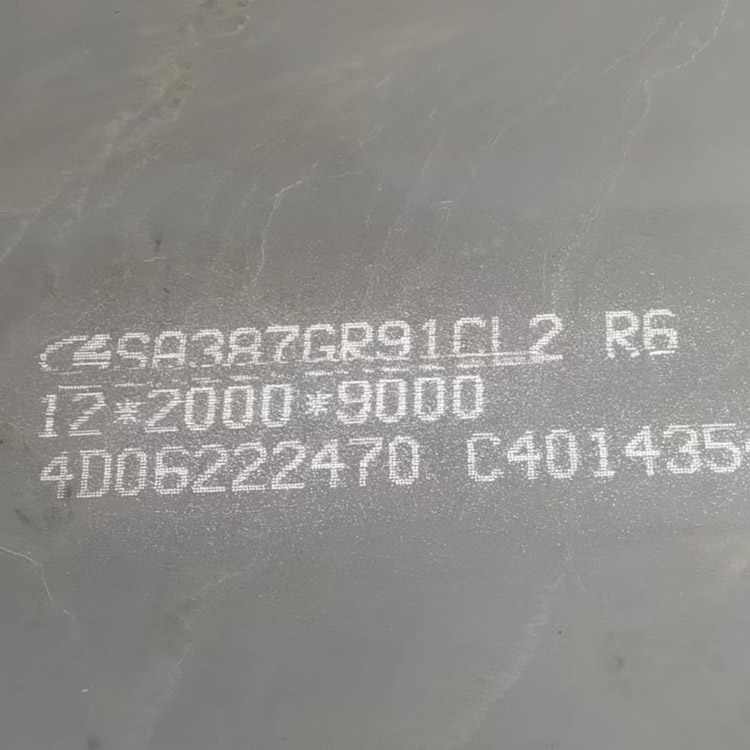

型号:SA387Gr91CL2钢板
起订:0.1吨
供应:1220吨
发货:1天内
SA387Gr91CL2钢板是一种性能远超常规铬钼钢的9%Cr马氏体耐热钢，专为超高温、超高压的极端工况而设计。
与SA387Gr11/22CL2（铬含量在1-2.25%左右）相比，它的核心区别在于合金体系发生了质变：铬含量大幅提升至8.0-9.5%，并创新性地添加了钒（V）、铌（Nb）和氮（N）元素。这使得它拥有极高的高温强度和抗蠕变能力，长期服役温度上限可达625℃。
核心特点与关键性能
-
标准与牌号：执行 ASME SA-387/SA-387M 标准。需要注意的是，在ASME标准中，Grade 91只提供Class 2这一级别，并分为Type 1和Type 2。
-
交货状态：通常为正火+回火（N+T），以获得稳定的回火马氏体组织。
-
化学成分（关键元素）：下表对比了它与Gr22CL2的成分差异，可以直观看到合金体系的升级。
| 元素 | SA387Gr91CL2 (典型) | SA387Gr22CL2 (参考) | 作用 |
|---|---|---|---|
| 铬 (Cr) | 8.0 - 9.5% | 2.0 - 2.5% | 核心抗氧化、抗腐蚀元素，含量大幅提升。 |
| 钼 (Mo) | 0.85 - 1.05% | 0.90 - 1.10% | 提升高温蠕变强度。 |
| 钒 (V) | 0.18 - 0.25% | 无要求 | 关键强化元素，形成碳氮化物进行析出强化。 |
| 铌 (Nb) | 0.06 - 0.10% | 无要求 | 关键强化元素，细化晶粒，提高高温持久强度。 |
-
力学性能：其强度级别显著高于Gr22CL2。
-
抗拉强度：585 ~ 760 MPa
-
屈服强度：≥ 415 MPa (厚度≤150mm)
-
冲击韧性：CL2等级要求-20℃冲击功≥47J，确保低温下的安全性。
-
主要应用与工程实践
由于其优异的耐热性能，SA387Gr91CL2主要应用于对材料要求最苛刻的领域：
-
超超临界电站锅炉：用于制造工作温度高达620℃的过热器、再热器、主蒸汽管道等核心部件。
-
石油化工：高温、高压且临氢环境下的加氢反应器、高压换热器等。
-
核电领域：反应堆压力容器内衬、核岛主蒸汽管道等关键设备。
关键注意事项
-
焊接工艺要求极高：由于材料为马氏体组织，焊接时淬硬倾向和冷裂风险非常大。必须严格执行焊前预热（≥200℃）、层间温度控制以及焊后热处理（PWHT，通常在760℃左右）等规范。
-
对应国内牌号：SA387Gr91CL2通常对应国标中的 10Cr9Mo1VNbN 牌号。
