品牌:09CrCuSb耐酸钢板
厂家:宝钢、涟钢
钢种:09CrCuSb耐酸钢
型号:09CrCuSb钢板
起订:0.1吨
供应:1280吨
发货:1天内

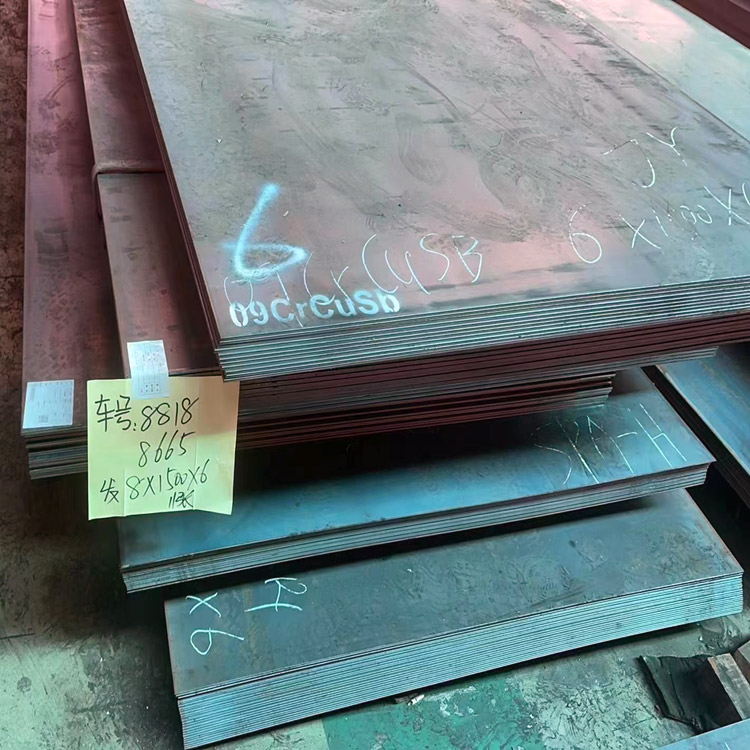

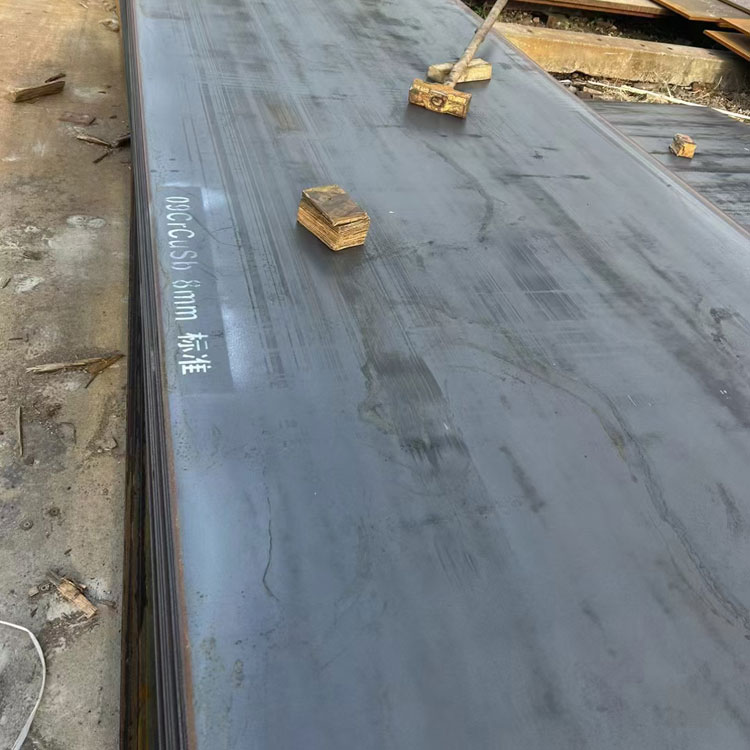

09CrCuSb钢板（常称ND钢板）是中国自主研发的一种耐硫酸露点腐蚀用低合金钢，其核心优势是在含硫燃料燃烧产生的强腐蚀性烟气环境下，拥有远超普通钢材的耐蚀寿命。
以下是关于它的核心信息：
牌号
-
牌号含义：数字和元素符号直接点明了其成分：“09”代表碳含量约0.09%，“Cr”为铬，“Cu”为铜，“Sb”为锑。
-
行业地位：它被广泛应用于制造锅炉省煤器、空气预热器、热交换器等设备，是在含硫烟气（如燃烧重油、煤炭）环境中抵御“露点腐蚀”的首选材料之一。其相关技术要求和规定已被纳入国家标准 GB 150（压力容器）的附录中。
关键性能参数
化学成分（典型值，主要元素）
-
碳 (C)：≤ 0.12%（有效降低晶间腐蚀倾向）
-
铬 (Cr)：0.70 - 1.10%（形成致密氧化膜，阻断腐蚀）
-
铜 (Cu)：0.25 - 0.45%（旧标）或 0.45 - 0.55%（新标，与Sb协同形成保护层）
-
锑 (Sb)：0.04 - 0.10%（旧标）或 0.18 - 0.20%（新标）
-
备注：最新标准（如NB/T 47019）对Cu、Sb含量要求更高，并新增了Mo、Sn、W等元素，耐蚀性进一步提升。
室温力学性能（参考）
-
屈服强度：≥ 245 MPa（也有数据为295MPa，与厚度和热处理状态有关）
-
抗拉强度：390 - 550 MPa（研究数据中也有高达622MPa的案例）
-
断后伸长率：≥ 25%
耐腐蚀性能（核心优势）
-
腐蚀速率：在模拟烟气冷凝液（pH=2-3，60℃）中，其腐蚀速率远低于普通碳钢。例如在70℃，50% H₂SO₄溶液中，不同研究测得的腐蚀速率约为0.3-0.5mm/年，或2.70 g/(m²·h)。
应用与工艺要点
-
工作原理：钢中的Cr、Cu、Sb等元素协同作用，在腐蚀环境中于钢材表面形成一层致密、粘附性好的钝化保护膜，有效阻止酸液和水分向内部侵蚀。
-
性价比：其采购成本仅为316L不锈钢的约1/3，但抗腐蚀寿命却显著延长，是性价比较高的工程解决方案。
