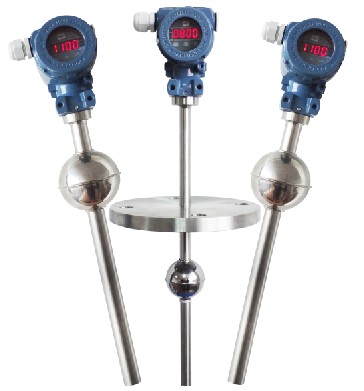

ZH-UQD-91系列浮球液位变送器通过液体将磁浮球浮起而使磁浮球与传感器内的干簧管吸合使传感器的电阻值不断的发生相应的变化来测量液位的,，浮球液位变送器被广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
一、浮球液位变送器组成部分：
浮球液位变送器主体由磁浮球、传感器、转换变送器、主体管和安装法兰五部分组成。
二、浮球液位变送器工作原理：
当磁浮球随着被测量介质液位变化而上下浮动时浮球内的磁组件吸合传感器内某一相应位置的干簧管，使传感器的总电阻（或电压）发生相应变化，再由转换器将电阻或者电压信号转换成4~20mA DC的标准电流信号输出，可以与各种能输入4~20mA DC信号的显示仪表来配套使用或进入计算机系统来实现对液位的监控。
三、浮球液位变送器技术指标：
变送器总长：≤6000mm
测量范围：H≤5500mm(特殊长度可订制)
安装高度：L≤5700mm L-H≥200mm不锈钢导杆的变送器总长大于6000mm时可分段供货。
变送器精度：±1.5%(测量高度H＞1000 mm) ±2.5%(测量高度500 mm≤H≤1000 mm)。
连接方式：1、支架安装 2、法兰安装（除DN80、DN100法兰外，可特殊定制）
变送器电源：24VDC (两线制4～20mA输出)
输出方式：二线制4～20mA输出或者带多点报警信号输出（带报警产品名称为：浮球液位控制器）
输出负载：0～500Ω
接线盒外壳防护：IP65
测量介质温度：常温（-20～80℃）；高温＜200℃
四、浮球液位变送器选型：

型  号	代     码						说    明
ZHUQD-91	-□	-□	-□	□	□	□
量程（mm）							量程500mm＜H＜5500mm
介质密度		g/cm³					密度＞0.5
安装方式			-0				支架安装
			-1				DN80 PN0.6/1.0
			-2				DN100 PN0.6/1.0
			-T				特殊说明
材质				1			304
				2			316
				3			PP（常压）
输出信号					1		电流4~20mA输出 24VDC供电
					T		法兰公称尺寸与公称压力与选型有区别的要特殊说明
显示方式						N	不带现场显示功能
						LED	带现场显示功能
