品牌:河北威岳
材质:铸铁HT250
规格:2000*3000mm
发货地:河北沧州
起订:1件
供应:985件
发货:3天内

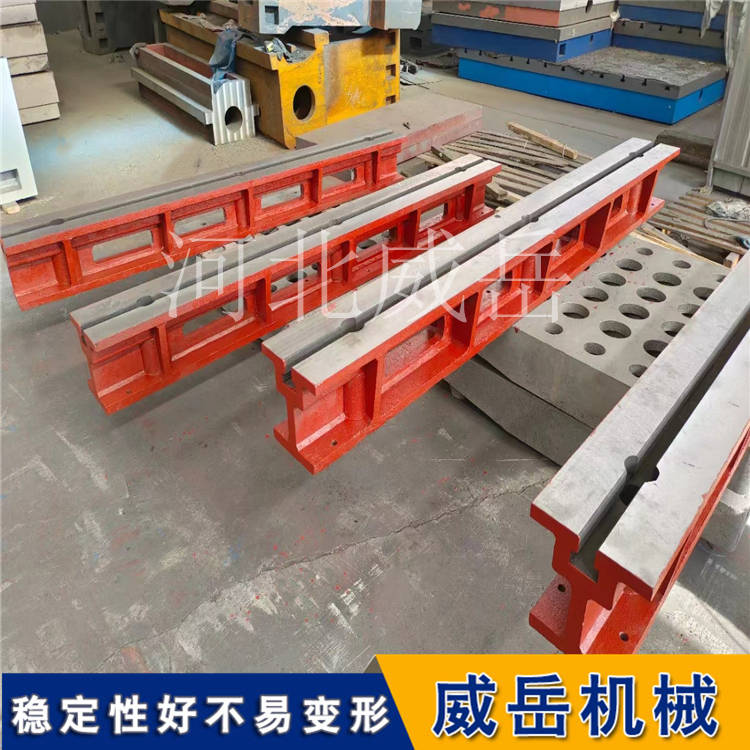

T 型槽试验地轨，也叫铸铁地轨、地梁、地槽铁、基础槽铁，属于长条模块化铸铁基础工装，工作面加工 T 型槽，搭配 T 型螺栓，用于电机试验、设备测试、重型机组装配调试，多条平行 / 交叉拼接，组成试验地基平台。
一、材质与工艺
- 主体材质：HT250 灰铸铁（主流），重载可选 HT300
- 工作面硬度：HB170‑240
- 时效处理：人工退火 600‑700℃消除铸造内应力，防止后期变形，保障长期精度稳定
- 结构：箱型 / 工字加强筋结构，底部带锚固孔、减重孔，部分带排水孔；工作面加工 T 型槽
二、关键参数
1. 尺寸：单根长度 1000‑6000mm；截面常见 150×150、200×200、250×300、300×300mm，支持图纸定制长度截面
2. T 型槽：槽宽 14、18、22、28mm，匹配 M12‑M30 T 型螺栓；槽距 150‑300mm 可定制
3. 精度等级：0、1、2、3 级；试验场景多用 2‑3 级，精的密测试选 0‑1 级
4. 承载：单根依据截面不同，承载几吨到几十吨；重载增加截面或加密地轨排布
三、主要用途
- 电机、减速机、动力机组试验台基础（电机测试底座地基）
- 大型设备装配、调试、加载测试
- 自动化产线、机器人底座、焊接工装地基
- 大型工件检验、工装夹具固定，多根拼接成大尺寸试验工位
四、产品优势
1. 模块化拼接：按需排布，不用做整块大铸铁平台，超长超大试验场地性价比高，后期可调整布局、增减轨道数量
2. 安装灵活：可预埋混凝土坑内，也可地面锚固安装；T 型槽可任意位置锁紧工装设备，位置可调
3. 减震抗冲击：铸铁吸震性能好，适合设备冲击、交变载荷试验工况
4. 运输方便：拆分长条单元，相比整体大平台，运输吊装成本更低
五、安装要点
1. 做混凝土地基坑，预埋地脚螺栓，地轨就位，水平仪调平
2. 安装完成：1 米长度水平偏差≤1mm，全长≤2mm；轨道之间平行度≤2mm
3. 安装后上表面可略高出地面 3‑5mm，或与地面齐平；二次灌浆固定，固化后再上设备负载
六、日常维护
1. T 型槽及时清理铁屑杂物，避免磕碰槽口；
2. 闲置槽面涂抹防锈油，防止锈蚀；
3. 定期复测水平精度，重载、震动工况定期复检地脚螺栓紧固状态。
区分：T 型槽试验地轨是长条条形；T 型槽试验平台是整块板式平台；地轨适合超大型分散支撑试验，平台适合工件直接放置检验。
