LUGB型涡街流量计产品供应商忠和测控仪表

LUGB型涡街流量计产品供应商忠和测控仪表

2026-09-11 08:51 浏览:0

价格:￥1800.00/台
品牌:忠和
口径:DN15~DN600
精度等级:1.5级 2.5级
测量介质:气体、液体、蒸汽
起订:1台
供应:6000台
发货:3天内

ZHLU LUGB系列涡街流量计是基于卡门涡街原理的一种流体振荡型流量检测仪表，其特点是压损小,量程宽,测量精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；无可动机械零件，因此可靠性高,维护量小。涡街流量计采用压电应力式传感器,可靠性高,可在-40℃～+320℃的温度范围内工作。其电荷转换器有模拟标准信号,也有数字脉冲信号输出与流量积算仪、PLC、DCS等数字系统配套使用,是一种理想的流量仪表。涡街流量计广泛适用于石油化工、冶金、热力、纺织、造纸等行业对工业管道中的气体、液体、蒸汽等多种介质的流量进行计量和控制。

技术参数：

型号:	ZHLU系列
测量介质	气体、液体、蒸汽
口径规格	法兰卡装式口径选择：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
口径规格	法兰连接式口径选择：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
流量测量范围	正常测量流速范围：雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
	正常测量流量范围：液体、气体流量测量范围见产品选型表
	流量比：1:6~1:30 正常1:10
测量精度	1.0级（液体）；1.5级
被测介质温度	常温–40℃～80℃ 高温0℃～250℃ 最高温到320℃
输出信号功能	脉冲电压输出信号（三线制）高电平8～10V 低电平0.7～1.3V 传输距离＜100m
	电流信号输出：4~20mA(二线制)输出传输距离＜1000m
	带RS485/232通讯；选带HART协议
仪表使用环境	温度：-25℃～+55℃ 湿度：5～90% RH50℃
传感器材质	不锈钢
电源	DC24V或锂电池3.6V或者DC24V与锂电池双供电
隔爆等级	ExdiiBT4~BT6；ExdiiCT4~CT6
防护等级	IP65

涡街流量计产品选型：

型号	口径	流量范围m³/h
		液体			气体				饱和蒸汽
ZHLU-15	DN15	0.4~4			5.0~12				5.0~12
ZHLU-20	DN20	0.8~8			6~30				6~30
ZHLU-25	DN25	1.2~10			10~50				10~50
ZHLU-32	DN32	2.0~20			12~120				12~120
ZHLU-40	DN40	3.0~30			20~200				20~200
ZHLU-50	DN50	5~50			30~300				30~300
ZHLU-65	DN65	8~80			50~500				50~500
ZHLU-80	DN80	12~120			80~800				80~800
ZHLU-100	DN100	20~200			120~1200				120~1200
ZHLU-125	DN125	30~300			200~2000				200~2000
ZHLU-150	DN150	40~400			300~3000				300~3000
ZHLU-200	DN200	75~750			500~5000				500~5000
ZHLU-250	DN250	110~1100			800~8000				800~8000
ZHLU-300	DN300	160~1600			1100~11000				1100~11000
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出信号
		F0	脉冲输出
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
		H	选配HART协议功能
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号	连接方式
				L1	法兰卡装式
				L2	法兰连接式
				LW	螺纹连接式（适合口径DN50内）
				WS	卡盘连接式（适合口径DN65内，压力＜0.6MPa）
					代号	功能2
					E1	1.0级（适用于液体）
					E2	1.5级
					E3	2.5级（DN15；DN20）
						T1	常温
						T2	高温
						T3	蒸汽
							P1	1.6MPa
							P2	2.5MPa
							P3	4.0MPa
								D1	内部3.6V供电（不带输出）
								D2	DC24V供电
									B1	不锈钢（法兰材质）
									B2	碳钢（法兰材质）

选型说明：1、单独内置电池供电不带输出信号
2、输出信号F0/F1可多选F3或者H
3、供电方式可选D1与D2双供电
涡街流量计产品分类
1、根据测量介质分：a、气体涡街流量计 b、液体涡街流量计 c、蒸汽涡街流量计
2、根据表头方式分：一体式涡街流量计与分体式涡街流量计

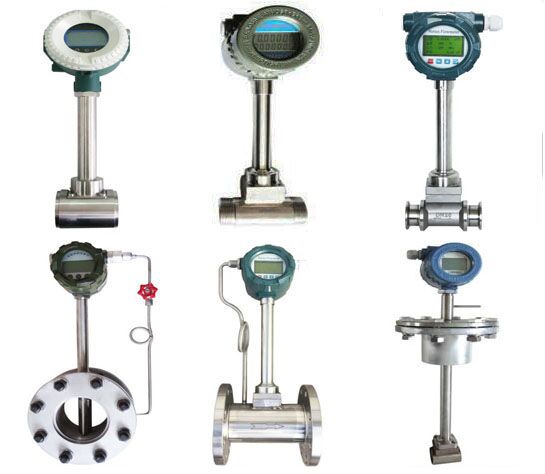

3、根据安装方式分：a、夹持式涡街流量计 b、管道法兰连接式涡街流量计 c、螺纹连接式涡街流量计 d、卫生型卡盘连接式涡街流量计 e、插入式涡街流量计
涡街流量计的安装设计

涡街流量计的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

（一）安装环境要求：

1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2、避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3、避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

4、涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5、仪表尽量安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入表头放大器壳内导致电路板损坏。

6、仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

（二）仪表管道安装要求：

1、流体条件：单相流充满整个管道，液体中允许有少量汽泡和固体微粒，气体中允许有少量固体、尘粒和液雾。饱和蒸汽的干度不小于85%。不得有旋转流和脉动流。雷诺数Re＞4000。温度，压力在规定范围内。

2、管道条件：传感器前后应有足够长的圆形直管段，其内径光滑并与通径DN一致。前后直管段视前面状态而变，确保流体为充分发展的流态。

3、安装条件：远离振动源，有振动时在前后直管段2DN处加支架用橡皮减振。传感器通径圆应与前后直管段内径圆保持同心。法兰焊接时，密封夹紧时，管内不得有突出部分。流向应与箭头方向一致。

4、涡街流量仪表对安装点的上、下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。

5、上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系：

0.98Db≤Dp≤1.05Db

上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db

6、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm

7、温压补偿外补偿测压孔和测温孔的安装设计。被测管道需要安装温度传感器和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，

8、仪表在在管道上可以水平、垂直或倾斜安装。

9、测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如下图a所示

10、测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处

11、测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
