价格:￥1400.00/台
品牌:忠和
口径:DN10~DN200
精度等级:0.2级；0.5级
材质:铸铁，铸钢，不锈钢
起订:1台
供应:3000台
发货:5天内

发送询价

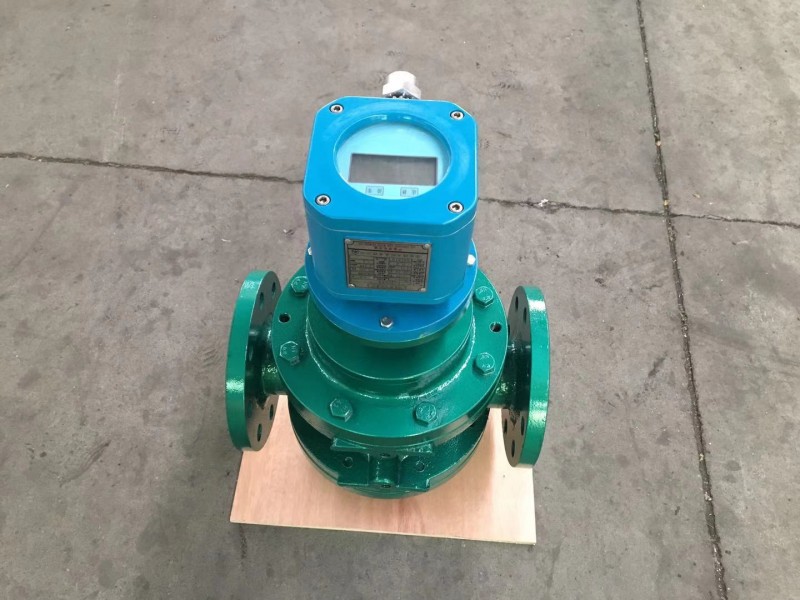

ZHLC系列椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式流量计量仪表。它具有量程范围大、精度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简单方便等诸多优点。

   椭圆齿轮流量计装有现场指针显示、字轮累计计数装置，系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机溶液、油品、食品等），流量计选用不同的材料（铸铁、铸钢、不锈钢304和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计与本公司的ZH-908YK系列流量积算控制仪等仪表配套进行定量包装、发货、装车，也便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。

椭圆齿轮流量计技术参数：
1、测量精度较高：0.2级与0.5级
2、被测介质温度：-20℃～+60℃；60~200℃（高温型）
3、供电电源（带输出信号时需要供电）：DC24V；DC12V
4、输出信号：a)无输出信号（现场指示，计数器）
                        b)4~20mA输出
                        c)脉冲输出
                        d)RS485通讯
5、机构简单、坚固、运行可靠。
6、适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感。
7、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
8、ZHLC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
9、ZHLC-E型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量。
10、ZHLC-B型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。
11、ZHLCW微型流量计（油耗仪）不锈钢椭圆齿轮流量计广泛应用于低耗油装置。
12、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器。
13、防爆等级：ExdIIBT4~BT6;ExdIICT4~CT6
14、产品执行标准：JB/T9242-1999 企业标准：Q/SZH01-2013
四、椭圆齿轮流量计流量范围：
材质：普通铸铁型（A）、铸钢型（E）、不锈钢型（B-304，BF-316）

型号	ZHLC-A铸铁		ZHLC-E铸钢		ZHLC-B-304（BF-316）不锈钢
公称压力Mpa	1.6		1.6 2.5  4.0  6.4		1.6 2.5
被测液体粘度	0.6~2；2 ~200Mpa.s
被测液体温度	-20℃～+80℃ 100~200℃（高温型）
流 量 范 围 m³/h
公称口径 （mm）	精度％		精度％		精度％
	0.5	0.2	0.5	0.2	0.5	0.2
10	0.04～0.4	0.2～0.4	0.04～0.4	0.2～0.4	0.1～0.5	0.2～0.4
15	0.25～1.5	0.5～1.5	0.25～1.5	0.5～1.5	0.3～1.5	0.5～1.5
20	0.5～3	1.5～3	0.5～3	1.5～3	0.6～3	1.5～3
25	1～6	1.6～6	1～6	1.6～6	1.2～6	1.6～6
40	2.5～15	6～15	2.5～15	6～15	3～15	6～15
50	4～24	8～24	4～24	8～24	4.8～24	8～24
65	5～40	13～40	5～40	13～40	8～40	13～40
80（轻型）	10～60	13～40	10～60	13～40	12～60	13～40
80（重型）	10～60	20～60	10～60	20～60	12～60	20～60
100	16～100	30～100	16～100	30～100	20～100	30～100
150	32～190	68～190	32～190	68～190	38～190	68～190
200	34～340	112～340	34～340	112～340	68～340	112～340

五、椭圆齿轮流量计的产品选型：

型号	标志	本体材质	公称通径	公称压力	/计数器	隔爆标志	发讯器	精度	说明
ZHLC-									椭圆齿轮流量计
ZHLCW-									微型流量计（圆齿轮流量计）
	H								焊接式钢质流量计
	U								保温夹套式流量计
	N								高粘度液体流量计
	SP								食品用流量计
	T								高温流量计
	Q								计量汽油用流量计
		A							铸铁材质
		E							铸钢材质
		B							不锈钢材质
		BF							不锈钢材质316
			10						公称通径为10mm
			15						公称通径为15mm
			……
			200						公称通径为200mm
			X1~X3						公称通径DN4~25微型
				1					1.0MPa
				2					1.6MPa
				3					2.5MPa
				4					4.0MPa
				6					6.3MPa
					A A1				用于DN40以下，A1可带发讯器
					J1				用于DN50以上，可带发讯器
					A5 A6				A5单指针字轮显示 A6指针轮回零均可带发讯器
					Z				双手柄回零
					ELZ				液晶显示（瞬时、累积 4~20mA 脉冲 RS485通讯）
									空格为不隔爆
						B			隔爆型
							GF-Ⅰ		三线制脉冲（顺时针）
							GF-Ⅱ		三线制脉冲（逆时针）
							MF		4~20mA输出
									省略为0.5级
								J	0.2级

六、椭圆齿轮流量计订货须知：

1、管道尺寸
2、被测量介质名称、粘度
3、被测量介质工作温度
4、被测量介质工作压力
5、流量范围
6、流量计材质选择：铸铁 铸钢 不锈钢304 不锈钢316
7、精度要求
8、功能要求（如：是否就地指针指示带回零功能、输出信号、现场数显带输出等）
七、椭圆齿轮流量计安装使用须知：
1、流量计前应安装配套过滤器，且配套过滤器的出口紧接流量计的入口，两者本体上箭头指向与液体流向一致。
2、当被测液体含有气体时，流量计前应安装消气过滤器。
3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180度或90度均可.
5、新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次，如发现不动，可以用柴油浸泡(避免出厂校验后内存沉淀物)。
6、流量控制阀应安装在流量计进口处，开闭阀门装在出口处，使用开闭阀时缓慢启动，不要突然开启以防“水击”现象。
7、在新管道上安装流量计前，管道需要冲洗，冲洗时采用直管段(替代流量计位置)防止焊渣，杂物等进入流量计。
8、严禁用水校验铸铁、铸钢材质的流量计，否则铸铁、铸钢材质会生锈卡死。
9、流量计在使用时流量大小不得超过技术要求.流量计工作在最大流量50~80%为优。
10、被测液体如果具有化学腐蚀性，须选用不锈钢材质的流量计。
11、椭圆齿轮流量计对高粘易结晶、易粘固介质测量后要用洁净的液体冲洗管路及流量计，以免停用后卡死椭圆齿轮流量计内部齿轮而损坏流量计产品。
