价格:￥140.00/台
品牌:忠和
耐温:＜60℃
耐压:＜1.0MPa
介质:洁净的液体 气体
起订:1台
供应:30000台
发货:3天内

发送询价

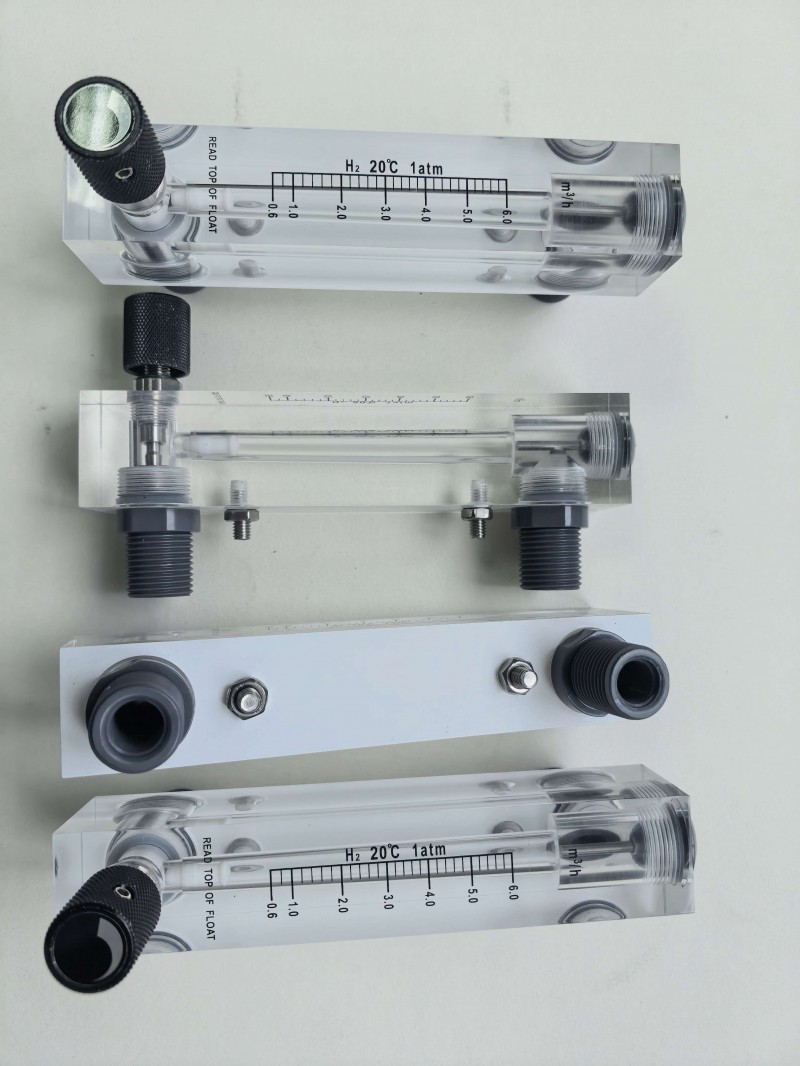

ZH-LZBY-M系列面板式有机玻璃转子流量计简称面板式流量计，是一种以有机玻璃为主体的面板式安装的一款流量计产品，其主要用于测量液体或者气体的体积流量。ZH-LZBY-MZT型是带流量调节阀的面板式有机玻璃转子流量计，可以根据现场要求用调节阀调整管路流量到工艺要求的流量上，使用上十分便捷。 面板式有机玻璃转子流量计特点是外形美观、重量轻、清晰度高、不易破裂、使用寿命长等。
面板式有机玻璃转子流量计技术参数：（小流量产品请选择小流量面板式有机玻璃转子流量计）


型号	测量范围			接口螺纹	精度	尺寸（mm）
	GPM (液体)	LPM (液体)	Nm3/h (气体)			A	B	C	D	E	F	G	H
ZHLZBY-15MZAT		15-150LPH	0.1-1 0.16-1.6 0.3-3 0.4-4	外ZG1/2" 内ZG1/4"	±4%	157	32	150	35	25	60	25	110
ZHLZBY-15MZT		10-100LPH	0.04~0.4 0.16~1.6 0.1~1 0. 25~2.5 0.3~3 0.4~4 0.6-6 1-10 1.6-16 2.5-25 4-40	外ZG1/2" 内ZG1/4"		175	32	168	35	25	76	25	127
		16-160LPH
		25-250LPH
	0.1-1	0.5-4
	0.2-2	1-7
	0.3-3	1-11
	0.5-5	2-18
ZHLZBY-25MZT	2-10	5-35	20-100 35~350 40-160 50-250	外ZG1"		234	45	226	46	33	100	37	160
	4-14	10-50
	6-20	20-70
	10-35	30-130
	10-40	30-150
	15-45	50-170
ZHLZBY-15MT	0.1-1	0.5-4	1-10 1.6-16 4-40	外ZG1/2"		216	32	206	37	36	100	28	165
	0.2-2	0.8-8
	0.3-3	1-11
	0.5-5	2-18
ZHLZBY-20MT	2-10	8-40	2.5-25 6-60 16-80 16-160	外ZG3/4"		233	39	220	44	42	100	37	165
	2-16	8-60
	2-20	8-80
ZHLZBY-25MT	3-13	10-50	20-200 25-250	外ZG1"		253	44	240	50	31	100	37	175
	6-24	20-100
	10-35	30-130
	10-45	30-170

 面板式流量计零部件材质及代码

调节阀材质	接咀材质	浮子材质	O形圈材质
1.黄铜√ 2.不锈钢	1、塑料ABS√ 2、塑料PP 3、塑料PVC 4、黄铜 5、黄铜镀铬 6、不锈钢	不锈钢316	1. 硅橡胶√ 2.氟素橡胶

说明：打√为常规配置选项
1、面板式有机玻璃转子流量计耐温＜60℃，耐压＜1.0MPa（工作压力建议0.6MPa以内）
2、通常情况下的面板式有机玻璃转子流量计调节阀材质为黄铜，接咀材质为塑料，由于塑料接咀受温度的变化而易导致其塑性、强度等发生变化而导致密封可能会困难，其适合常温介质使用，温度在40℃以上建议使用不锈钢接咀、不锈钢闷头，请购买时确认。
3、正常面板式有机玻璃转子流量计标配接头与闷头为塑料材质，其耐压＜0.6MPa,温度小于40℃，当温度大于40℃，压力大于0.6MPa使用条件建议流量计的接头与闷头选用不锈钢材质。
4、面板式流量计执行标准：Q/YGY 02-2010
