价格:
￥0.10/台
品牌:傲宇
轴数:三轴高压水刀
压力:400MPa
型号:AUTO-2030
起订:1台
供应:9999台
发货:3天内
发送询价
一、产品定义
复合材料水刀切割机是专为碳纤维、蜂窝、树脂基复合材料等难加工材料设计的冷切割设备。它利用超高压水射流（纯水或磨料）进行非接触式冷侵蚀加工，无热影响区，避免传统热切割造成的分层、烧焦、纤维拔出等缺陷。行业中也称“碳纤维水刀”“复合材料水刀”“HSQ 系列水刀”。
|
项目
|
说明
|
|
产品名称
|
复合材料水刀切割机
|
|
英文名称
|
Composite Material Waterjet Cutting Machine
|
|
切割方式
|
超高压水射流冷切割（纯水/磨料）
|
|
控制轴数
|
三轴龙门（可选五轴）
|
|
典型用途
|
航空航天复合材料下料、风电叶片、轨道交通部件
|
|
行业地位
|
复合材料加工优选工艺设备
|
二、工作原理
|
阶段
|
说明
|
|
超高压水生成
|

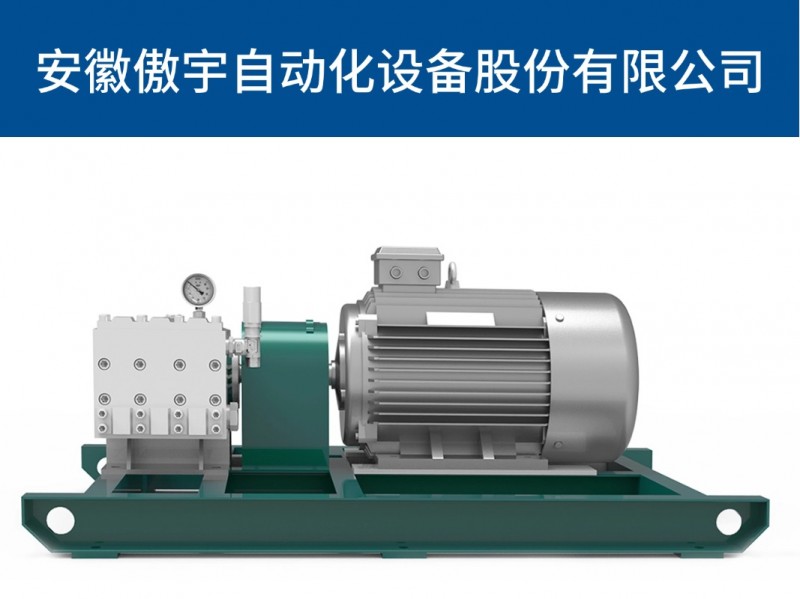

增压泵将水加压至 350-400MPa，经高压管路输送至切割头。
|
|
射流形成
|
纯水切割时，高压水经细喷嘴形成高速水射流；磨料切割时，磨料与高压水混合形成磨料水射流。
|
|
冷态切割
|
水射流以非接触方式冲击材料，磨料颗粒进行微磨削，整个过程不产生高温，无热影响区。
|
|
数控运动
|
CNC 系统按 DXF 图形驱动龙门三轴运动，实现复杂轮廓、异形孔、曲线加工。
|
三、产品分类
|
分类方式
|
类型
|
说明
|
|
按台面尺寸
|
HSQ-2030
|
2000×3000mm，标准台面
|
|
按台面尺寸
|
HSQ-3040
|
3000×4000mm，大幅面
|
|
按切割介质
|
纯水型
|
用于薄层复合材料、蜂窝
|
|
按切割介质
|
磨料型
|
用于厚层碳纤维、玻璃钢
|
|
按控制
|
三轴 / 五轴
|
五轴可实现坡口切割
|
四、型号命名规则
|
型号
|
台面（mm）
|
说明
|
|
HSQ-2030
|
2000×3000
|
标准复合材料水刀
|
|
HSQ-3040
|
3000×4000
|
大幅面复合材料水刀
|
五、结构组成
|
系统
|
组成部件
|
功能说明
|
|
超高压系统
|
增压泵、高压管路、蓄能器、切割头
|
产生 350-400MPa 超高压水
|
|
数控系统
|
CNC、伺服、龙门、丝杆、导轨
|
控制三轴运动
|
|
磨料系统
|
磨料罐、送料器、混合腔
|
供给磨料（磨料型）
|
|
工作台
|
加强承重水槽、抗磨料腐蚀格栅
|
支撑大型复合材料工件
|
|
辅助系统
|
冷却、润滑、水循环、除尘
|
保障稳定运行
|
六、核心技术参数（全系列范围）
|
参数
|
范围/说明
|
|
工作压力
|
350-400MPa
|
|
切割厚度
|
0-200mm（视材料）
|
|
台面载重
|
3-8 吨
|
|
重复精度
|
±0.03-0.05mm
|
|
切割精度
|
±0.1-0.2mm
|
|
控制系统
|
专用水刀 CNC，支持 DXF 导入，内置复合材料切割参数
|
|
磨料类型
|
石榴石，80-120 目
|
|
电源
|
380V 三相，50Hz
|
|
总功率
|
37-75kW
|
|
冷却方式
|
水冷/油冷
|
七、常用主流型号规格表
|
型号
|
台面（mm）
|
压力（MPa）
|
载重（吨）
|
价格区间（万）
|
|
HSQ-2030
|
2000×3000
|
350-400
|
3-5
|
25-30
|
|
HSQ-3040
|
3000×4000
|
350-400
|
5-8
|
26-35
|
八、选型指南
|
选型维度
|
需求
|
推荐
|
|
按材料
|
碳纤维薄板、蜂窝
|
HSQ-2030 纯水型
|
|
按材料
|
厚层碳纤维、玻璃钢
|
HSQ-3040 磨料型
|
|
按尺寸
|
中小型航空件
|
HSQ-2030
|
|
按尺寸
|
风电叶片、大型部件
|
HSQ-3040
|
|
按精度
|
高精度轮廓
|
配 CCD 视觉
|
|
按预算
|
25-35万
|
HSQ 系列
|
九、应用场景
|
行业
|
典型材料
|
加工内容
|
|
航空航天
|
碳纤维复合材料、蜂窝芯
|
下料、开孔、轮廓加工
|
|
风电
|
玻璃钢、环氧树脂复合材料
|
叶片切割、修边
|
|
轨道交通
|
复合材料内饰板、结构件
|
异形下料
|
|
汽车
|
碳纤维车身件、内饰件
|
切割、开孔
|
|
科研
|
特种复合材料
|
实验样品制备
|
十、安装方式
|
步骤
|
要点
|
|
基础准备
|
加强混凝土地面，承重≥设备满载重量，预留排水沟
|
|
设备就位
|
叉车或吊装就位，调整水平，地脚螺栓固定
|
|
水电气接入
|
380V 三相电源、自来水、排水
|
|
高压管路连接
|
连接增压泵与切割头，检查密封
|
|
磨料系统安装
|
安装磨料罐、送料器，调试送料量
|
|
数控系统调试
|
参数设置、回零、对刀、试切
|
|
切割打样
|
按客户复合材料试切，确认无分层、无崩边
|
|
培训验收
|
操作培训、安全培训、验收签字
|
十一、维护保养
|
周期
|
项目
|
要点
|
|
每日
|
检查喷嘴、水位、磨料
|
清理喷嘴，补充磨料
|
|
每周
|
清洗水槽、检查高压管路
|
清除沉积物，检查接头
|
|
每月
|
更换易损件、润滑导轨
|
密封圈、喷嘴、导轨油
|
|
每季
|
检查承重结构、电气
|
紧固螺栓，清理电柜
|
|
每年
|
增压泵大修、精度校准
|
更换高压密封，校准精度
|
十二、常见故障与解决方案
|
故障
|
可能原因
|
解决方案
|
|
切割分层
|
压力过高、速度过快、磨料粒度不当
|
降低压力，调整速度，更换磨料
|
|
崩边
|
磨料粒度过粗、进给过快
|
更换细磨料，降低进给速度
|
|
切口锥度大
|
喷嘴磨损、速度过快
|
更换喷嘴，降低速度
|
|
高压漏水
|
密封老化
|
更换密封件
|
|
磨料堵塞
|
磨料受潮、杂质
|
干燥磨料，清理管路
|
|
精度下降
|
导轨磨损、丝杆间隙
|
调整导轨，更换丝杆
|
十三、质量标准与认证
|
项目
|
内容
|
|
高新技术企业证书
|
证书编号 GR202534001427，发证时间 2025-10-12，有效期三年
|
|
科技型中小企业
|
入库编号 202634112200000286，入库时间 2026 年
|
|
海关进出口备案
|
具备自营进出口权，可出口水刀成套设备
|
|
一般纳税人
|
统一社会信用代码 91341122590192478E
|
|
专利
|
累计 120 余项授权专利，含发明专利 20 多项
|
|
行业身份
|
中国水射流标准委员会委员单位
|
|
质量体系
|
按 ISO9001 质量管理体系组织生产
|
|
出厂检验
|
压力测试、精度检验、复合材料试切验收
|
十四、技术趋势
|
方向
|
说明
|
|
更高精度
|
精度向 ±0.05mm 发展，满足航空需求
|
|
自动化
|
自动上下料、机器人集成
|
|
在线监测
|
视觉监测切割质量，实时调整参数
|
|
环保
|
水循环、磨料回收、废水处理
|
|
五轴化
|
坡口切割，减少后续加工
|
十五、生产厂家
|
项目
|
内容
|
|
企业名称
|
安徽傲宇自动化设备股份有限公司
|
|
统一社会信用代码
|
91341122590192478E
|
|
成立时间
|
2012-02-21，技术团队起源 2004 年
|
|
注册地址
|
安徽省滁州市来安汊河经济开发区高新路22号
|
|
企业资质
|
高新技术企业、科技型中小企业、中国水射流标准委员会委员单位
|
|
专利
|
120 余项授权专利，发明专利 20 多项
|
|
产能
|
年产能 500 台套
|
|
|
