品牌:忠和
口径:DN20~5000
精度等级:1.5级 2.5级
介质:干燥型气体-乙炔除外
起订:1台
供应:4000台
发货:5天内
一、ZHRSL系列热式气体质量流量计产品的技术优势：
1、特有流量数据模型算法；模糊理论控制温度、湿度算法；
2、高性能智能微处理器及模数、数模转换芯片；
3、宽量程比，可测量流速低至0.5Nm/s(下限极限扩展0.08Nm/s)与高至100Nm/s(上限极限扩展120Nm/s)的气体，可以用于气体管道与设备的检漏。宽量程比200：1；大口径，低流速，压损可忽略；
4、直接测量质量流量，无须温压补偿；
5、低流速测量非常灵敏；
6、设计、选型方便，安装、使用简便；
7、适合各类单一或混合气体流量测量。
二、ZHRSL系列热式气体质量流量计产品特点：
1、采用稳定性高铂RTD传感器技术
2、采用享有“平衡结构封装”技术,介质温度自补偿
3、特有算法,可实现高线性、高重复性、精度高
4、量程比宽200:1,可用于气体检漏。可据用户要求可拓展。
5、可实现大管径小流量测量，最小流速可测低至分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、通常正常安装要求直管段为前20D后5D，在现场受控环境下降低测量要求可为前5D后3D，对于测量要求不高的场合可低至1-2D
8、与介质的温度、压力无关
9、采用高温算法，介质温度可达200℃
10、采用高湿算法，实现精度高测量
11、对流量信号键入12点动态修正，内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、可在线不断流装卸，维护方便
三、热式气体质量流量计应用场合：
1、公用工程---电﹑气﹑水处理的监控
管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
2、石油与天然气工业
能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控
3、电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量
4、化学行业
烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量
5、冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业
废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
7、食品及医药行业
加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
8、环保
沼气利用过程中的气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量
9、其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制
四、热式气体质量流量计性能指标：
1、测量流速范围：0.5~100Nm/s （20℃，101.33KPa），最小流速可低至0.08Nm/s，最大流速可高至120Nm/s
2、精度: ±1.5%的读数 ±1.5%满量程
3、量程比：通常200：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含少量湿气的各种腐蚀性气体（含高湿气、乙炔气体除外）；
6、环境温度范围: -40℃～+85℃(无显示); -20℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -10℃～+100℃；-10℃～+200℃；
8、传感器直径：φ3、φ2.5
9、插入式传感器探杆直径：φ19（标准）、φ16、φ12
10、传感器材质：不锈钢
11、探杆材质（保护套）： 不锈钢（标准）
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, 最大负载:1000Ω
14、脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：一体式：24VDC 或者220VAC ；分体式：220VAC
18、报警：1~2路继电器输出、5A/220V、5A/30VDC、键入设定
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、表头显示内容：质量流量、标况体积流量、累积流量、标准流速、介质温度、标准时间、累积运行时间
21、过程压力:1.6Mpa（最大20MPa）

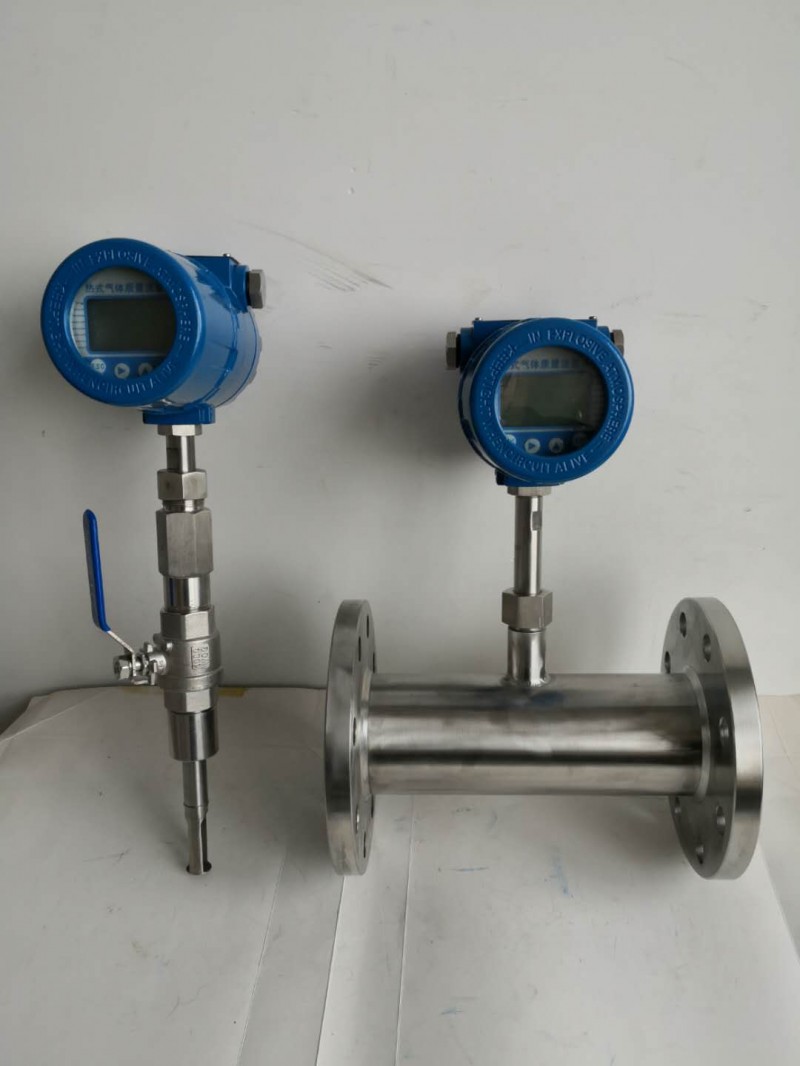

22、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
23、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
24、防护等级：IP65
五、热式气体质量流量计传感器参数：
管段传感器数据表（螺纹连接）
|
内径 |
重量 |
安装长度 |
连接螺纹 |
额定压力 |
|
|
带连接件 |
不带连接件 |
||||
|
20 |
4.5 |
280 |
R3/4″ |
G1″ |
1.6MPa |
|
25 |
4.7 |
280 |
R1″ |
G11/4″ |
|
|
40 |
5.0 |
280 |
R11/2″ |
G2″ |
|
管段传感器尺寸表(法兰连接)
|
内径 |
重量 |
安装长度 |
法兰尺寸（mm） |
额定压力 |
||
|
D |
D0 |
N×A |
||||
|
20 |
6.2 |
280 |
105 |
75 |
4×14 |
1.0 |
|
25 |
6.6 |
280 |
115 |
85 |
4×14 |
|
|
32 |
7.2 |
280 |
140 |
100 |
4×18 |
|
|
40 |
8.2 |
280 |
150 |
110 |
4×18 |
|
|
50 |
9.6 |
280 |
165 |
125 |
4×18 |
|
|
65 |
10.8 |
280 |
185 |
145 |
4×18 |
|
|
80 |
13.1 |
280 |
200 |
160 |
8×18 |
|
|
100 |
16.5 |
280 |
220 |
180 |
8×18 |
|
|
125 |
19.6 |
290 |
250 |
210 |
8×18 |
|
|
150 |
29.8 |
310 |
285 |
240 |
8×22 |
|
|
200 |
40 |
340 |
340 |
295 |
8×22 |
|
|
250 |
56 |
370 |
395 |
350 |
12×22 |
|
|
300 |
66 |
410 |
455 |
400 |
12×22 |
|
|
350 |
70 |
440 |
505 |
460 |
16×22 |
|
|
400 |
75 |
480 |
565 |
515 |
16×26 |
|
|
450 |
90 |
510 |
615 |
565 |
20×26 |
|
|
500 |
105 |
550 |
670 |
620 |
20×26 |
|
|
600 |
162 |
620 |
780 |
725 |
20×30 |
|
|
700 |
180 |
690 |
860 |
810 |
24×26 |
0.6 |
|
800 |
240 |
750 |
975 |
920 |
24×30 |
|
|
1000 |
390 |
890 |
1175 |
1120 |
28×30 |
|
|
1200 |
650 |
1030 |
1405 |
1340 |
32×33 |
|
|
1400 |
850 |
1160 |
1630 |
1560 |
36×36 |
|
|
1600 |
1150 |
1290 |
1830 |
1760 |
40×36 |
|
|
1800 |
1500 |
1430 |
2045 |
1970 |
44×39 |
|
|
2000 |
1890 |
1560 |
2265 |
2180 |
48×42 |
|
六、热式气体质量流量计不同口径不同流速对应流量范围参考对照表：
|
口径 (DN) |
0.5--65Nm/s | 0.08~0.5 Nm/s | 0.5--100 Nm/s | 100--120 Nm/s |
| 标准量程范围 Nm³/h | 下限极限扩展 Nm³/h | 量程范围扩展 Nm³/h | 上限极限扩展 Nm³/h | |
| 20 | 0.57-73.5 | 0.09-0.57 | 0.57-113 | 113-136 |
| 25 | 0.88-114.4 | 0.14-0.88 | 0.88-176 | 176-211 |
| 32 | 1.45-188 | 0.23-1.45 | 1.45-289 | 289-347 |
| 40 | 2.26-294 | 0.36-2.26 | 2.26-452 | 452-542 |
| 50 | 3.53-459 | 0.56-3.53 | 3.53-706 | 706-847 |
| 65 | 5.95-776 | 0.95-5.95 | 5.95-1190 | 1190-1428 |
| 80 | 9-1170 | 1.44-9 | 9-1800 | 1800-2160 |
| 100 | 14-1820 | 2.24-14 | 14-2800 | 2800-3360 |
| 125 | 22-2860 | 3.52-22 | 22-4400 | 4400-5280 |
| 150 | 32-4160 | 5.12-32 | 32-6400 | 6400-7680 |
| 200 | 56.5-7345 | 9.04-56.5 | 56.5-11300 | 11300-13560 |
| 250 | 88-11440 | 14-88 | 88-17600 | 17600-21120 |
| 300 | 127-16510 | 20-127 | 127-25400 | 25400-30480 |
| 350 | 173-22490 | 28-173 | 173-34600 | 34600-41520 |
| 400 | 226-29380 | 36-226 | 226-45200 | 45200-54240 |
| 450 | 286-37180 | 46-286 | 286-57200 | 57200-68640 |
| 500 | 353-45900 | 56.5-353 | 353-70600 | 70600-84720 |
| 600 | 508.5-66105 | 81-508.5 | 508.5-101700 | 101700-122040 |
| 700 | 692.5-90025 | 111-692.5 | 692.5-138500 | 138500-166200 |
| 800 | 902-117260 | 144-902 | 902-180400 | 180400-216480 |
| 900 | 1144.5-148785 | 183-1144.5 | 1144.5-228900 | 228900-274680 |
| 1000 | 1400-182000 | 224-1400 | 1400-280000 | 280000-336000 |
| 1200 | 2034.5-264485 | 326-2034.5 | 2034.5-406900 | 406900-488280 |
| 1400 | 2770-360100 | 443-2770 | 2770-554000 | 554000-664800 |
| 1500 | 3200-416000 | 512-3200 | 3200-640000 | 640000-768000 |
| 1600 | 3608-469040 | 577-3608 | 3608-721600 | 721600-865920 |
| 1800 | 4578-595140 | 732-4578 | 4578-915600 | 915600-1098720 |
| 2000 | 5650-734500 | 904-5650 | 5650-1130000 | 1130000-1356000 |
| 2200 | 6840-889200 | 1094-6840 | 6840-1368000 | 1368000-1641600 |
| 2400 | 8140-1058200 | 1302-8140 | 8140-1628000 | 1628000-1953600 |
| 2500 | 8831-1148030 | 1413-8831 | 8831-1766200 | 1766200-2119440 |
| 2600 | 9555-1242150 | 1529-9555 | 9555-1911000 | 1911000-2293200 |
| 2800 | 11080-1440400 | 1773-11080 | 11080-2216000 | 2216000-2659200 |
| 3000 | 12720-1653600 | 2035-12720 | 12720-2544000 | 2544000-3052800 |
| 3500 | 17318-2251344 | 2771-17318 | 17318-3463600 | 3463600-4156320 |
| 4000 | 22600-2938000 | 3616-22600 | 22600-4520000 | 4520000-5424000 |
| 5000 | 35300-4590000 | 5650-35300 | 35300-7060000 | 7060000-8472000 |
| ZHRSL | 热式气体质量流量计 | |||||||
| 公程通径 | -XX | 100表示DN100 | ||||||
|
安装形式 |
C | 插入式 (DN15~DN80通常为管道式安装， DN80以上为插入式，可选管道式) | ||||||
| G | 管道式 | 1 | 螺纹连接（适用于小口径） | |||||
| 2 | 法兰连接 | |||||||
|
公称压力 |
A | 0~0.6MPA | ||||||
| B | 0~1.0MPA | |||||||
| C | 0~1.6MPA | |||||||
| D | 0~2.5MPA | |||||||
| E | 0~4.0MPA* | |||||||
| F | 0~6.4MPA* | |||||||
| G | 0~10MPA* | |||||||
|
工艺条件 |
0 | 普通 | ||||||
| 1 | 防腐 | |||||||
| 2 | 防爆 | |||||||
| 3 | 高温* | |||||||
|
输出信号 |
A | 无输出 | ||||||
| B | 4~20mA | |||||||
| C | RS485 MODBUS | |||||||
| 供电电源 | 1 | 220VAC | ||||||
| 2 | 24VDC | |||||||
| 结构形式 | Y | 一体式（可不标注） | ||||||
| F | 分体式 F10-10米引线长度 | |||||||
