品牌:天勤
公称通径DN:DN15-DN1200
工作电源:AC220V/380V
产品型号:Q941F、Q941Y、Q947F、Q961Y
起订:1台
供应:500台
发货:7天内

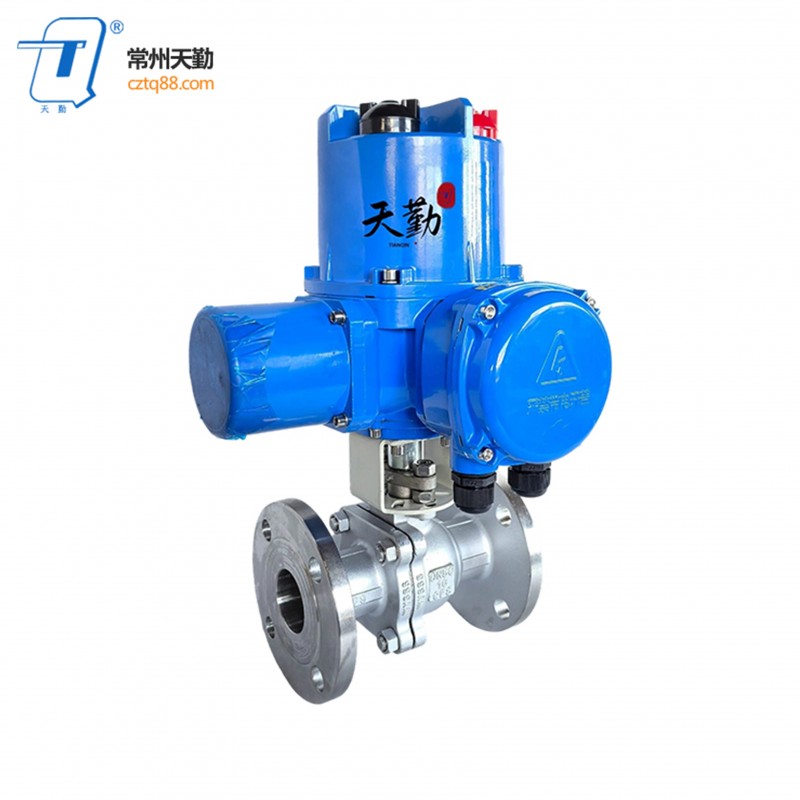

电动球阀
电动球阀 = 角行程电动执行器 + 球阀阀体，靠内部球体旋转0-90°实现通断 / 调节，直通流道，流阻极小，切断密封性能好，适合液体、气体、油品、部分含颗粒介质。
运动形式：角行程 90° 旋转，和电动蝶阀、电动风门一样；区别是阀芯是球体，不是蝶板 / 叶片。
结构组成
电动角行程执行器
带手轮可手动操作，具备行程、过扭矩保护。
开关型：全开 / 全关；
调节型：接收 4-20mA / 0-10V 模拟信号，连续调节开度对接 PLC/DCS。
电源：AC220V、DC24V、AC380V；可防爆。
阀体部分
球体：浮动球（中小口径）、固定球（高压大口径）
阀座密封：PTFE 四氟软密封（常温零泄漏）；金属硬密封（高温）；衬氟（强腐蚀）
连接：螺纹 Q911（小口径）、法兰 Q941、焊接；还有三通球阀（L 型 / T 型，介质切换、混合）
工作原理
执行器带动球体旋转：
0° 全关：球体实心面挡住流道，切断介质；
90° 全开：球体通孔正对管道，流道直通，几乎无阻力；
中间角度：改变流通面积，做粗略流量调节。
球阀优先做开关切断；不建议长期半开小开度，容易冲蚀密封面造成内漏。
优点
流阻很小，全通径球阀几乎无压降，适合大流量工况；
启闭迅速，90° 旋转几秒完成开关；
软密封可做到零泄漏，切断能力优秀；
介质流向不受限制，可双向承压；
可走带纤维、细颗粒、粘稠介质；
可选三通球阀，实现管路换向、合流分流。
缺点
软密封耐温受限，高温工况必须金属硬密封，成本上升；
大口径 DN300 以上体积大、造价高，大管线一般选蝶阀；
不适合长期小开度调节，密封面易冲刷损坏；
球体容易卡杂质，介质大颗粒容易划伤密封。
常用型号
Q941F：电动法兰软密封球阀，水、油、气体，最常用
Q911F：电动丝扣（内螺纹）球阀，DN15-DN50 小口径管道
Q941F46：电动衬氟球阀，强酸强碱强腐蚀化工介质
Q947H：电动固定球金属硬密封球阀，高压高温工况
Q944F/Q945F：电动三通球阀，L 型 / T 型，介质切换
应用场景
给排水、纯水、循环水、油品、压缩空气、燃气、化工工艺管道、喷淋系统、污水处理；
适合：中小口径、要求严密切断、大流量低阻力管路。
不推荐：大口径主管道、高温颗粒冲刷严重、长期小开度调节。
选型要点
DN 口径、PN 压力；连接：螺纹 / 法兰 / 焊接；是否三通（L/T 型）
功能：开关型 / 调节型；信号 4-20mA/0-10V；是否要位置反馈
介质、温度，确定阀体、密封材质；腐蚀介质选衬氟
电源；是否防爆；执行器扭矩留余量
全通径还是缩径（缩径体积小，但流量会减小）
安装维护
无流向要求，可双向安装；
不要用来长期半开节流；
含杂质介质前端建议加装过滤器，保护球体密封面；
定期手动操作测试，防止卡涩。
几款电动阀门快速选型口诀：
中小口径、要零泄漏、流阻要小 → 电动球阀
大口径水管道，追求性价比 → 电动蝶阀
蒸汽、高压工艺管，严切断 → 电动截止阀
风道、烟道气体 → 电动风门
明渠、水池升降闸门 → 电动启闭机
