品牌:天勤
别称:电动平板闸阀、电动刀型闸阀、电厂高温闸阀
执行器类型:开关型、智能调节型、防爆型、弹簧复位型
连接方式:法兰、对焊、螺纹
起订:1台
供应:500台
发货:7天内

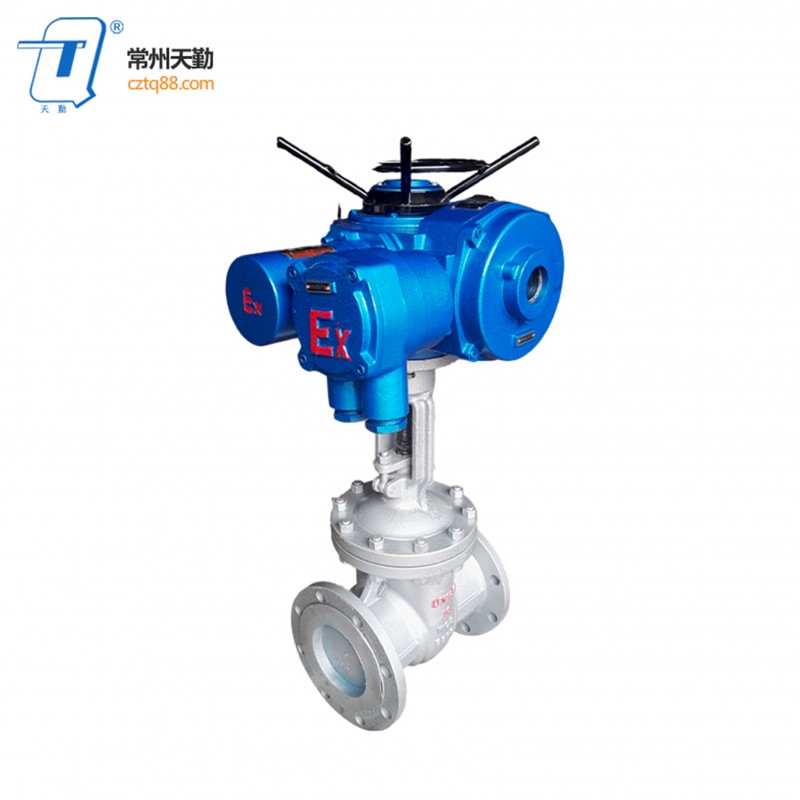

电动闸阀
电动闸阀 = 多回转电动执行器 + 闸阀阀体，属于直行程阀门，依靠闸板上下升降实现管路通断；闸板完全抬升时流
道直通，流阻很小，主要用于全开 / 全关切断，不适合节流调节。
对比区分：
闸阀、截止阀：多回转直行程，闸板 / 阀瓣上下运动；
球阀、蝶阀：角行程 90° 旋转；
闸阀严禁长期半开做调节，会冲蚀划伤密封面，造成内漏失效。
结构组成
多回转电动执行器
电机 + 减速机构，带手轮可手动操作；带行程限位、过力矩保护。
开关型：只有全开、全关；
调节型：少数带 4-20mA 模拟信号，一般不推荐用于节流；
电源：AC220V、AC380V；可防爆，输出阀位反馈接 DCS/PLC。
阀体部分
闸板：楔式单闸板、双闸板、弹性闸板（最常用）；
阀杆：明杆（阀杆外露，看得见开度）、暗杆（阀杆不伸出，适合埋地）；
连接：法兰 Z941，焊接 Z961；
密封：H 合金硬密封、Y 司太立硬质合金、W 本体不锈钢密封；
流向：无方向要求，双向流通，不用区分进出口。
工作原理
电机驱动阀杆旋转，带动闸板垂直升降：
闸板向下落下，压紧阀座 → 全关切断介质
闸板完全向上提离流道 → 全开，管路直通，阻力极低
启闭行程长，开关速度慢，DN300 以上往往几十秒甚至数分钟完成开关，不能做快速切断阀。
优点
全开流阻很小，接近直管，压力损失小；双向均可承压使用。
耐高温高压，蒸汽、高温油品、电站高压管道广泛使用。
介质无流向限制，安装不用区分箭头。
硬密封金属材质，可做到很高压力等级 PN16?PN100，适合高温工况。
明杆闸阀可以直观观察阀杆伸出长度，判断阀门开度。
缺点
启闭速度慢，行程大，大口径开关耗时久，不适合紧急切断。
阀体高度大，占用竖向安装空间大，重量大。
禁止用于节流调节，半开状态介质冲刷密封面，极易划伤造成内漏。
密封面启闭时有滑动摩擦，含颗粒杂质介质容易磨坏密封副。
同口径成本高于蝶阀，大口径体积笨重。
常用型号
Z941H-16C：电动明杆楔式闸阀，碳钢，水、蒸汽、油品，工业最常用
Z941Y：硬质合金堆焊密封，高温高压电站、导热油管道
Z945W：电动暗杆闸阀，埋地管道，阀杆不伸出地面
Z941W-P：不锈钢电动闸阀，弱腐蚀介质
应用场景
电厂蒸汽管道、热力管网、高温油品、给排水主管道、化工工艺管线；
只做全开、全关切断。
不适用：需要快速切断、需要连续调节流量、介质含大量硬质颗粒。
选型要点
DN 通径、PN 压力；法兰 / 焊接；明杆还是暗杆（埋地选暗杆）
功能：绝大多数选开关型，尽量不要选调节型做节流
介质温度，确定阀体、密封材质；蒸汽高温选 Y 合金密封
电源电压；是否防爆；阀位反馈需求
核算执行器推力，高压工况推力留安全余量
确认竖向安装空间，明杆闸阀全开时阀杆伸出很高。
安装维护
无流向要求，可双向安装；优先竖直安装，执行器朝上。
严禁长期半开节流使用，只允许全开或全关。
明杆闸阀做好阀杆防护，定期润滑，防止锈蚀卡涩。
调试必须校验上下限位，防止执行器过力矩损坏阀门。
含杂质介质前端建议设置过滤器。
全部电动阀门表选型速记：
只做切断、高温高压蒸汽，安装空间充足 → 电动闸阀
中小口径，要快速开关、零泄漏 → 电动球阀
蒸汽高压，需要精细切断，中小口径 → 电动截止阀
大口径给排水，节省成本 → 电动蝶阀
风道烟气 → 电动风门
明渠水池闸门升降 → 电动启闭机
