品牌:天勤
输出转速:18r/min
电源电压:380V
防护等级:IP65
起订:1台
供应:500台
发货:3天内
发送询价

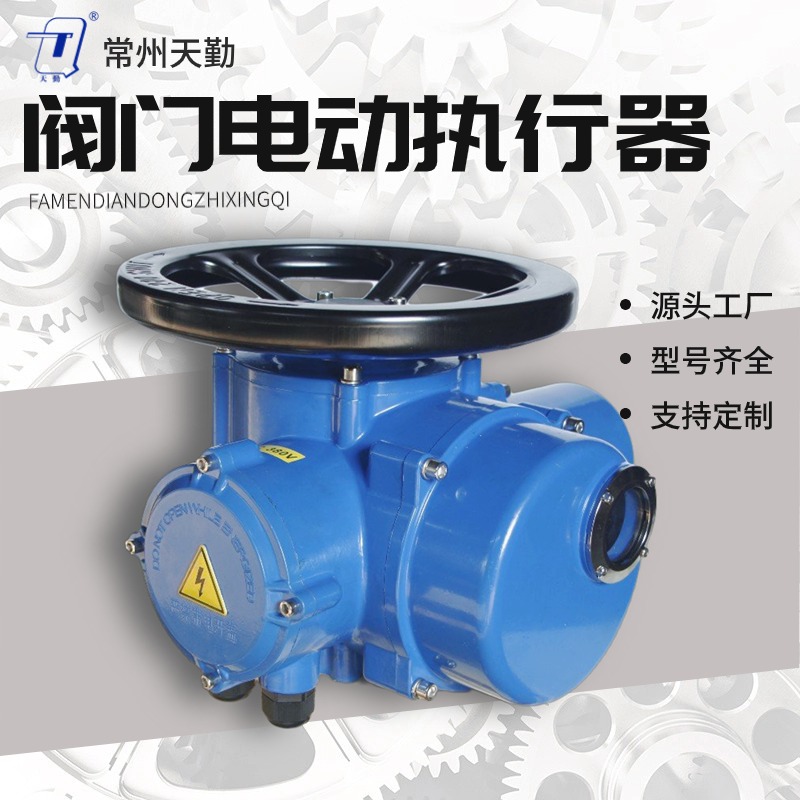

一、产品概述普通开关型Z型多回转电动执行器（亦称Z型电动装置）是常州天勤专为阀瓣做直线运动的阀门研发的驱动设备，适用于闸阀、截止阀、节流阀、隔膜阀等，其派生产品亦可适配球阀、蝶阀及风门等部分回转场合。产品严格遵循国家行业标准设计制造，结构简单、 性能稳定、价格经济，是实现阀门远控、集控和自控的常用驱动装置。
传动机构采用一体化紧凑设计，整机体积小、重量轻。整体式普通型结构，不具备智能型（非侵入式）的LCD显示、红外遥控及电子编码器等功能，操作直观简便。壳体材质提供铸铁壳与铸铝壳两种选择，分别适配不同承重与防腐需求。整机以IP65防护等级为标准配置，工作温度范围覆盖-20℃至+60℃，并可定制 更宽泛的温度区间，广泛用于电力、冶金、石油、化工、造纸、煤炭、给排水等工业领域。
二、核心技术参数
1. 机械性能
适用阀门：闸阀、截止阀、节流阀、隔膜阀等多回转阀门，派生产品可适配球阀、蝶阀、风门等。
输出形式：多回转（阀瓣直线运动），标准回转圈数可根据阀门规格定制。
传动结构：高精度蜗轮蜗杆+螺纹传动，输出扭矩平稳，启闭可靠。
手动机构：内置手轮/手摇装置，手电动切换互锁，断电或故障时可快速切换至手动操作。
壳体材质：可选铸铁壳或铸铝壳，铸铁壳适用于常规工业环境，铸铝壳重量更轻、防腐性能更优。
2. 电气控制
电源：常规三相AC380V±10% / 50Hz，可选AC220V、AC415V、AC660V及60Hz（订货时需说明）。
电机：F级绝缘全铜专用电机，短时S2工作制，额定10分钟（可定制30分钟）。
控制方式：开关量无源干接点控制（开/关/停），支持就地与远程控制。
信号反馈：标配全开/全关无源触点信号。
防腐涂装：静电喷塑，耐酸碱、耐腐蚀。
3. 环境防护
防护等级：标准IP65，可选IP67，特殊订货可达IP68。
工作温度：标准-20℃至+60℃，可定制-40℃至+80℃（订货时需说明）。
环境湿度：≤95%RH（无凝露）。
安装方式：底座安装或法兰安装，支持多种非标角度。
三、保护功能（标配）
过力矩保护
开、关方向双向过载检测，阀门卡滞或到位后及时切断电机电源，防止过载损坏。
电机过热保护
内置热敏电阻，电机温度超标时自动切断电路，防止过热损坏。
缺相/相序保护
电源缺相或相序错误时自动保护，防止电机异常运行。
行程限位保护
机械限位挡块与电气限位开关双重保护， 有助于启停位置安全稳定。
手电动切换互锁
手动操作时自动切断电机电源，防止误操作电动伤人。
四、与智能型Z型主要区别
无LCD液晶显示屏幕，阀门状态通过指示灯或反馈触点判断。
无红外遥控功能，参数整定需通过电位器或机械方式调整。
无电子编码器，位置检测依靠机械限位开关与凸轮机构。
无Modbus通信功能，不支持总线组网。
无故障自诊断功能，异常排查依赖外部检测。
结构更简单，操作更直观，价格低于智能型，适合纯开关工况。
五、壳体材质选配说明
1. 铸铁壳（标准型）
强度高、刚性好，适用于常规工业环境。
推荐场景：电力、冶金、造纸、煤炭、给排水等通用工况。
2. 铸铝壳（轻量型）
重量轻、耐腐蚀，适用于对设备自重有限制或潮湿、弱腐蚀性环境。
推荐场景：化工、污水处理、户外泵站等。
六、典型应用场景
电力行业：锅炉给水系统、循环水管道闸阀控制。
石油化工：原油及成品油输送管道截止阀、闸阀控制。
冶金行业：高炉冷却水系统、除尘管道阀门控制。
造纸行业：制浆、碱回收工艺管道阀门控制。
煤炭行业：洗煤、输煤系统冲洗水阀门控制。
给排水行业：自来水厂、污水处理厂进出水闸门及管道阀门控制。
