一：概述

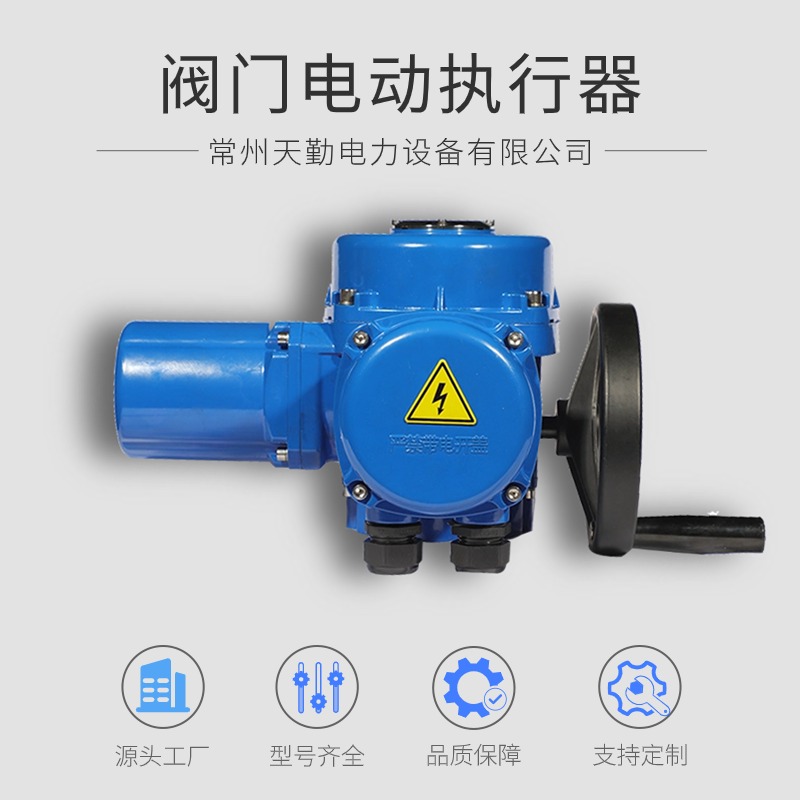

Q系列阀门电动执行器适用于中小通径的蝶阀.球阀等作90°回转的阀门和其 他类似设备。作为稳定可靠的角行程执行器，可适用于不同控制系统.不同工作环 境的需要。传动机构一体化的设计，使产品具有更小的体积和简洁的外观。安全可 靠的手动设计，无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种 设计的需要：隔爆型.整体开关型.整体调节型。

二：技术参数

1：电源：电机为单相交流AC220V，50Hz。

      控制为二相交流AC220V,50Hz

2：环境温度；-20℃—+60℃ 可选温度-40℃—+70℃

3：相对湿度；不大于 95%（25℃时）

4：工作环境；普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型 (ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物

5：防护等级；IP65/67（特殊订货IP68）

6：电机为工作制；额定运行时间10分钟。F级绝缘。

7：防腐涂装：高温烤漆

三：安装和拆卸

1.允许阀门电动执行器任意位置安装，但必须注意电机尽量呈水平位置，电器箱盖呈水平或垂直向上状态为推荐安装方式，这样有利于润滑.调试.维护和手动操作。

四：接线注意事项

1.用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向是否与按键对应，如果不一致立即按停止键，切断三相电源，调换三相电源中的任意二相。
