品牌:天勤
输出转速:0.5r/min
防护等级:IP66
防爆等级:CT6
起订:1台
供应:500台
发货:7天内

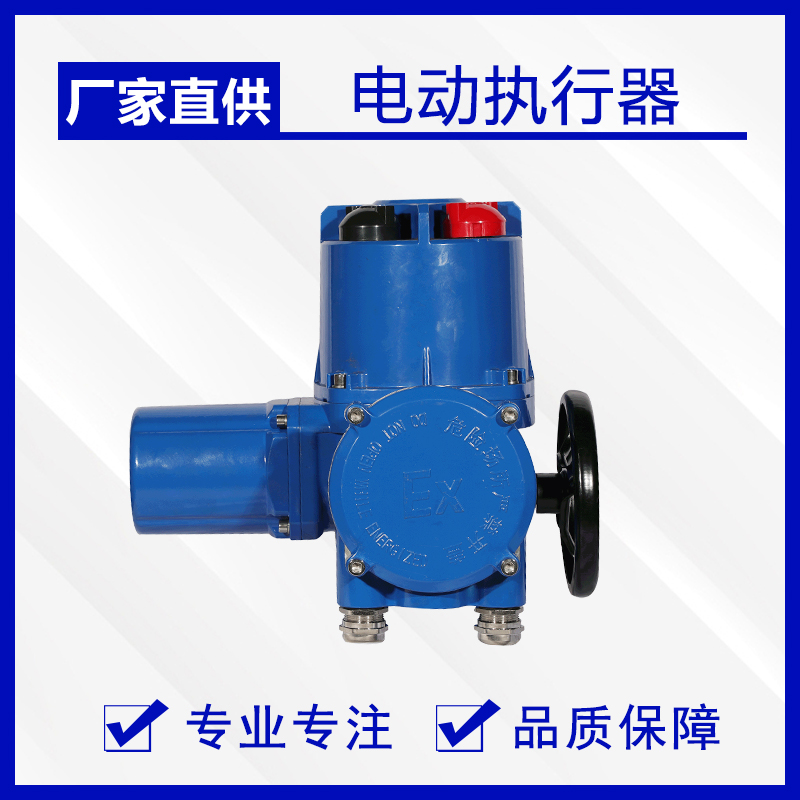

QL系列电动执行器是常州天勤专为中小通径蝶阀、球阀、旋塞阀、偏心半球阀等90°回转类阀门研发的角行程驱动装置。产品严格遵循JB/T8529（阀门电动装置技术条件）及GB3836（爆炸性环境）国家行业标准设计制造，集隔爆防护、智能控制、高精度传动于一体。
传动机构采用一体化紧凑设计，在保证输出扭矩线性稳定的同时，实现了更小的整体体积与更简洁的外观。整机标配IP67高防护等级，具备-20℃至+60℃宽温区适应能力（可选-40℃超低温版本），可从容应对化工、燃气、火电、煤化工等易燃易爆及恶劣户外工况，是工业防爆管路系统实现自动化启闭与精准调节的核心设备。
二、核心技术参数
1. 机械性能
额定输出扭矩：50至5000N·m，全规格覆盖。
回转角度：标准0°至90°，支持±3°微调。
启闭时间：5至30秒可调，对应转速0.3至4.0转/分钟。
传动结构：蜗轮蜗杆减速，停机反向自锁。
手动机构：内置手摇装置，离合自动切换，无需操作手柄。
2. 电气控制
电源：常规三相AC380V 50Hz，可选AC220V、AC415V、AC660V及60Hz。
电机：F级绝缘全铜电机，短时10分钟工作制。
控制模式：开关型或4至20mA调节型，支持就地、远程及PLC联动。
信号反馈：标配无源触点（全开全关），智能型额外支持4至20mA连续反馈。
通讯接口：可选RS485/Modbus、手机APP控制。
相序自适应：自动校正，无需现场调换相线。
3. 环境防护
防护等级：标准IP65，可选IP67，特殊订货可达IP68。
工作温度：标准-20℃至+60℃，可选-40℃超低温耐寒版本。
环境湿度：≤95%RH（25℃时），无凝露。
安装方式：立式安装为主，支持侧向、斜向等多角度非标安装，适配狭小阀井与受限空间。
防腐工艺：静电喷塑，耐酸碱、耐油气腐蚀。
4. 选型分类
智能开关型：无源触点启停，全开全关反馈，适用单纯远程开关。
智能调节型：4至20mA给定与反馈，DCS自动调节，精度±3%，重复精度±1%，LCD屏实时显示开度。
三、核心功能与智能保护（天勤标配）
全系标配以下保护功能，无需额外加价选配。
双向过力矩保护：开、关方向均具备独立过载检测，阀门卡滞时自动停机，防止阀杆扭断或阀座挤压破损。
双重限位保护：机械限位挡块与电子编码器行程定 位双重闭环， 有助于每次启停位置精准。
综合电气保护：集成缺相、错相、电机过热、漏电闭锁及欠压保护，异常时自动切断电路。
故障自诊断与显示：液晶LCD屏实时显示0至100%阀位开度，故障代码直观报警（过载、缺相、超温、限位故障等）。
手动联锁断电：切换至手动模式时自动切断电机电源，防止误操作电动伤人。
相序自适应：自动识别并校正三相电源相序，现场安装无需人工调换电机相线，降低调试难度。
四、两种控制选型（按需选择）
1. 智能开关型
无源触点远程启停，输出全开/全关反馈信号。
无4至20mA模拟量调节功能。
适用场景：仅需远程开关阀门，不需精确调节流量或液位，性价比高。
2. 智能调节型
支持DC 4至20mA输入（阀位给定）与DC 4至20mA输出（阀位反馈），可与DCS/PLC 稳定对接，实现阀门开度自动闭环调节。
控制精度：基本误差≤±3%，重复定 位误差≤±1%，死区0.5%至10%软件可调。
配备液晶LCD屏，实时显示0至100%开度及运行状态图标。
适用场景：中控系统精确调节流量、压力、液位，工业自控领域主流选择。
五、防爆安全参数
1. 防爆等级
Exd ⅡC T4/T6 Gb（对应新国标Ex db IIC T4/T6 Gb），符合GB3836.1及GB3836.2标准。
适用于氢气、乙炔、二硫化碳等IIC级危险气体环境，为隔爆型高等级配置。
2. 防爆原理
铸铝一体式隔爆壳体，精密隔爆接合面密封，有效隔绝内部电火花及高温热源与外部爆炸性气体接触， 有效降低引燃风险。
适用区域：爆炸性气体环境1区、2区。
3. 温度组别
T4等级：最高表面温度≤135℃。
T6等级：最高表面温度≤85℃（更高等级，适用于对热敏感的危险介质环境）。
4. 壳体材质
高强度压铸铝合金，阳极氧化防腐处理，抗冲击、耐腐蚀，隔爆间隙 保持长期稳定，户外及腐蚀环境下 性能持久稳定。
六、典型应用场景
石油化工：原油输送、炼化装置、成品油储运管道。
城市燃气：门站调压、管网切断、储配站控制。
火力发电：脱硫脱硝、循环水系统、灰渣处理。
煤化工：合成气、甲醇、焦油等介质管路。
精细医药化工：反应釜进料、溶剂回收管道。
污水处理：曝气阀、进出水闸门控制。
油气储罐：罐根紧急切断阀、收发球筒阀门。
