一、产品概述

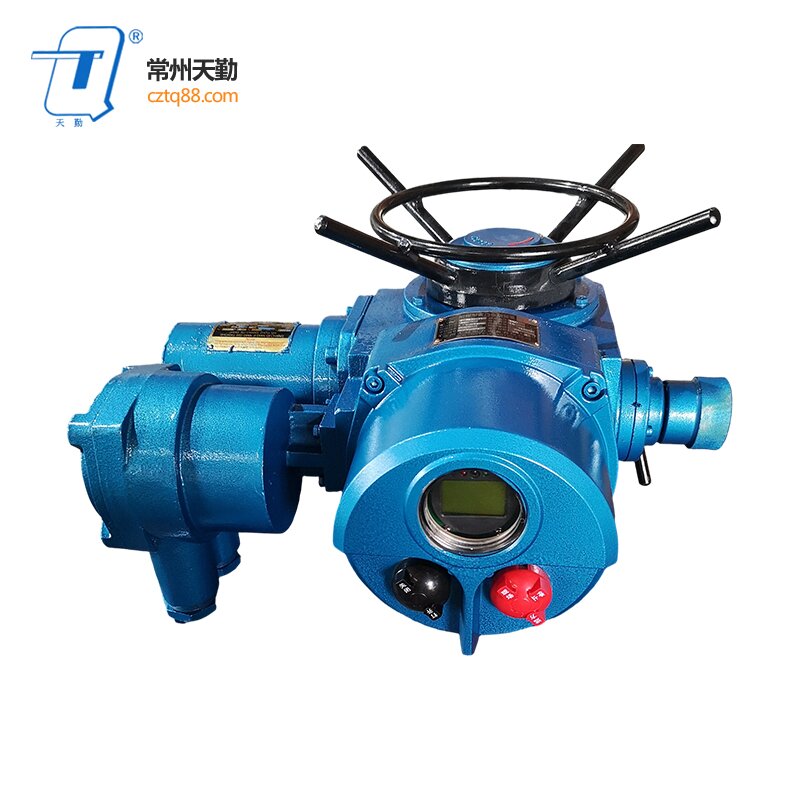

防爆型智能Z型多回转电动执行器（亦称防爆Z型电动装置）是常州天勤专为阀瓣做直线运动的阀门研发的驱动设备，适用于闸阀、截止阀、节流阀、隔膜阀等，其派生产品亦可适配球阀、蝶阀及风门等部分回转场合。产品严格遵循JB/T8529及GB3836.1、GB3836.2（爆炸性环境）国家行业标准设计制造，专用于石油、化工、燃气、煤化工等易燃易爆危险工况。
传动机构采用一体化紧凑设计，整机体积小、重量轻。非侵入式结构无须打开电气箱盖，通过红外遥控器及霍尔磁感应旋钮即可完成所有参数整定与调试。防爆等级为Exd ⅡB T6 Gb（对应新国标Ex db IIB T6 Gb），最高表面温度不超过85℃，适用于爆炸性气体环境1区、2区。壳体材质提供铸铁壳与铸铝壳两种选择，分别适配不同承重与防腐需求。整机以IP65防护等级为标准配置，工作温度范围覆盖-20℃至+60℃，并可定制 更宽泛的温度区间，广泛用于石油、化工、燃气、煤化工、电力等防爆工业领域。
二、核心技术参数
1. 机械性能
适用阀门：闸阀、截止阀、节流阀、隔膜阀等多回转阀门，派生产品可适配球阀、蝶阀、风门等。
输出形式：多回转（阀瓣直线运动），标准回转圈数可根据阀门规格定制。
传动结构：高精度蜗轮蜗杆+螺纹传动，输出扭矩平稳，启闭可靠。
手动机构：内置手轮/手摇装置，手电动切换互锁，断电或故障时可快速切换至手动操作。
壳体材质：可选铸铁壳或铸铝壳，铸铁壳适用于常规工业环境，铸铝壳重量更轻、防腐性能更优。
2. 电气控制
电源：常规三相AC380V±10% / 50Hz，可选AC220V、AC415V、AC660V及60Hz（订货时需说明）。
电机：F级绝缘全铜专用电机，短时S2工作制，额定10分钟（可定制30分钟）。
控制方式：开关量无源干接点控制（开/关/停），支持就地与远程控制。
调节功能（调节型选配）：支持DC 4至20mA模拟量输入（阀位给定）与DC 4至20mA输出（阀位反馈），实现阀门开度连续调节。
信号反馈：标配全开/全关无源触点信号，调节型额外支持4至20mA连续阀位反馈。
通讯接口：Modbus RTU通讯为定制选项（订货时需说明）。
防腐涂装：内外静电喷塑，耐酸碱、耐腐蚀。
3. 环境防护
防护等级：标准IP65，可选IP67，特殊订货可达IP68。
工作温度：标准-20℃至+60℃，可定制-40℃至+80℃（订货时需说明）。
环境湿度：≤95%RH（无凝露）。
安装方式：底座安装或法兰安装，支持多种非标角度。
三、核心功能与智能特点
1. 非侵入式免开盖调试
红外遥控器+霍尔磁感应旋钮，现场调试无须打开电气箱盖，所有参数整定在外部即可完成，避免环境粉尘、湿气侵入，同时确保隔爆面不受破坏。
2. 高精度位置检测
内置高精度位置传感器（可选电子编码器），重复定 位精度高，开关型启停位置准确，调节型控制精度 具有良好表现。
3. 智能显示与操作
LCD液晶显示屏，支持中文/英文菜单切换，实时显示阀门开度、运行状态及故障信息。
三级密码分级授权，防止误操作篡改关键参数。
4. 综合保护功能
过力矩保护：开、关方向双向过载检测，阀门卡滞时自动停机。
电机过热保护：内置热敏电阻，温度超标时自动切断电路。
缺相/相序保护：电源异常时自动保护。
行程限位保护：机械限位+电气限位双重保护， 有助于启停位置安全可靠。
手电动切换互锁：手动操作时自动切断电机电源，防止误电动伤人。
5. 故障自诊断
实时故障自诊断，LCD屏幕显示报警代码（过载、缺相、过热、限位故障等），便于现场快速排查。
四、两种控制选型（按需选择）
1. 防爆智能开关型
无源干接点远程启停控制，输出全开/全关无源触点反馈信号。
标配LCD显示与红外遥控调试，无4至20mA模拟量调节功能。
适用场景：防爆区内闸阀、截止阀等仅需全开或全关控制的工况。
2. 防爆智能调节型
支持DC 4至20mA输入（阀位给定）与DC 4至20mA输出（阀位反馈），实现阀门开度连续自动调节。
标配LCD显示与红外遥控调试，可与DCS/PLC系统稳定对接。
适用场景：防爆区内需要精确调节流量、压力或液位的工艺管路。
五、防爆安全参数
1. 防爆等级
Exd ⅡB T6 Gb（对应新国标Ex db IIB T6 Gb），符合GB3836.1及GB3836.2标准。
适用于乙烯、丙烷、二甲醚等IIB级爆炸性气体环境。
2. 防爆原理
高强度隔爆壳体，精密隔爆接合面密封， 有效隔绝内部电火花及高温热源与外部爆炸性气体接触，有效降低引燃风险。
适用区域：爆炸性气体环境1区、2区。
3. 温度组别
T6等级：最高表面温度≤85℃，为隔爆型最高温度等级，适用于对热敏感的危险介质环境，安全裕度 高于T1至T5等级。
4. 壳体材质
可选铸铁壳或铸铝壳，两种材质均满足隔爆壳体强度要求。
铸铝壳经阳极氧化防腐处理，重量更轻、耐腐蚀；铸铁壳强度更高、刚性好。
隔爆接合面精度 长期保持稳定，在户外及腐蚀环境中 性能持久稳定。
六、壳体材质选配说明
1. 铸铁壳（标准型）
强度高、刚性好，适用于常规工业环境。
推荐场景：石油、化工、燃气、煤化工等通用防爆工况。
2. 铸铝壳（轻量型）
重量轻、耐腐蚀，适用于对设备自重有限制或潮湿、弱腐蚀性防爆环境。
推荐场景：海上平台、化工厂户外泵站、潮湿阀井等。
七、典型应用场景
电力行业：锅炉给水系统、循环水管道闸阀控制。
石油化工：原油及成品油输送管道截止阀、闸阀控制。
冶金行业：高炉冷却水系统、除尘管道阀门控制。
造纸行业：制浆、碱回收工艺管道阀门控制。
煤炭行业：洗煤、输煤系统冲洗水阀门控制。
给排水行业：自来水厂、污水处理厂进出水闸门及管道阀门控制。
