城市道路路名牌
1 范围
本标准规定了城市道路路名牌的式样和设置。
本标准适用于城市道路路名牌的制作、施工和安装。
其它道路路名牌可参照执行。
2 规范性引用文件
下列文件中的条款通过在本标准中的引用而成为本标准的条款。凡是注日期的引用文件，
其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准。然而，鼓励根据本标准
达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本
适用于本标准。
GB/T 18833-2002 公路交通标志反光膜
3 术语和定义
3.1
路名牌 road name plates
标示道路名称的地名标牌，由预埋件、立杆、连接件和牌面等组成。主要标示道路名称、
门牌号、方向指示等内容，门牌号为路名牌所在路段门牌起讫号。
4 路名牌式样和选用
4.1 类型和尺寸
路名牌分为A型、B型、C型三种类型（见附录A），其中：
A型路名牌牌面宽度为1500mm、高度为360mm、厚度为43mm。标示本条道路与相交道路相关
内容的双牌面直角式路名牌。
B型路名牌牌面宽度为1500mm、高度为450mm、厚度为43mm。标示本条道路相关内容的路名
牌。

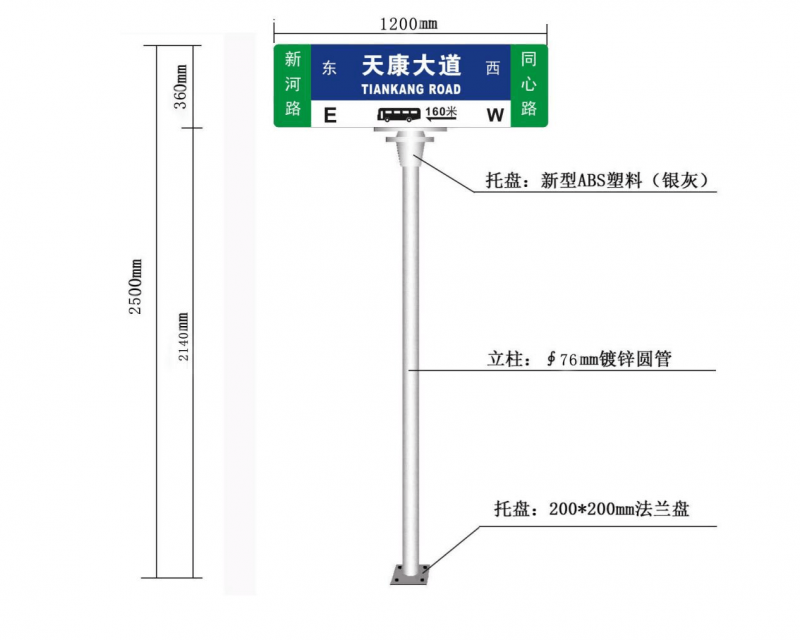

C型路名牌牌面宽度为1200mm、高度为360mm、厚度为43mm。标示本条道路相关内容的路名
牌。
4.2 型号的选用
4.2.1 与主干路相交的主干路、次干路选用 A 型路名牌。
4.2.2 与支路相交的主干路、次干路，与次干路相交的次干路选用 B 型路名牌。
4.2.3 支路选用 C 型路名牌。
4.3 版面形式
三种类型的路名牌版面由上下两部分组成，上部为蓝底白字，下部为白底黑字。
A型路名牌上部尺寸为255mm，用于标示汉字路名、汉字方向指示和门牌号；下部尺寸为105mm,
用于标示相应的字母；
B型路名牌版上部尺寸为300mm，下部尺寸为150mm，标示内容与A型路名牌相同；
C型路名牌版上部尺寸为240mm，下部尺寸为120mm，标示内容与A型路名牌相同；。
4.3.1 路名牌版面字体高度按以下规格尺寸表示：
表 1 字体高度（单位：mm）
路名汉字 方向指 门牌
字母
2 字路名 3 字路名 4 字路名 5 字路名 6 字路名 示汉字 号码
A 型 185 165 145 95 60 55
B 型 200 185 170 100 80 60
C 型 160 150 140 130 120 85 65 50
4.3.2 版面文字的排列
A型路名牌版面文字排列见附录B附图1～附图3；
B型路名牌版面文字排列见附录B附图4～附图6；
C型路名牌版面文字排列见附录B附图7～附图11；
路头、路尾用红圆替换方向汉字见附录B附图12～附图14。
4.4 颜色和字体
4.4.1 路名牌上部路名、方向汉字为蓝底白字，字体为黑体，门牌号数字为蓝底白字，字体为
Arial 体。
4.4.2 路名牌下部路名、方向字母为白底黑字，字体为 Arial 体。
4.5 路名牌材料和性能
4.5.1 路名牌牌面的材料
路名牌牌面的材料应平整，平整度应不大于3mm/m。
牌面应具备足够的抗冲击性，10kg·cm冲击强度下不破损。
牌面必须能粘贴二级反光膜，反光膜的附着力应符合GB/T18833-2002中6.10的要求。
4.5.2 路名牌连接件的材料
2
路名牌连接件的材料应有一定的强度，必须能传递牌面不小于115kg/m 的风载。
4.5.3 路名牌立杆的材料：
A型路名牌立杆的材料为φ89×4mm热镀锌管和φ80×4mm电镀锌管；
B型路名牌立杆的材料为φ89×4mm热镀锌管；
C型路名牌立杆的材料为φ76×4mm热镀锌管。
热镀锌的镀锌厚度不小于55μm，电镀锌的镀锌厚度不小于12μm。
4.5.4 路名牌装饰件材料为 ABS 工程塑料。
4.5.5 路名牌版面材料为二级反光膜。
4.5.5.1 路名牌版面反光膜性能
路名牌版面反光膜材料的逆反射系数应符合GB/T18833-2002中6.2.1的要求，逆反射系数应
不小于表2的规定值。
-1 -2
表 2 最小逆反射系数 （cd·lx ·m ）
观测角 入射角 白色 红色 蓝色
-4° 250 45 20
0.2° 15° 200 35 16
30° 150 25 10
-4° 180 25 14
