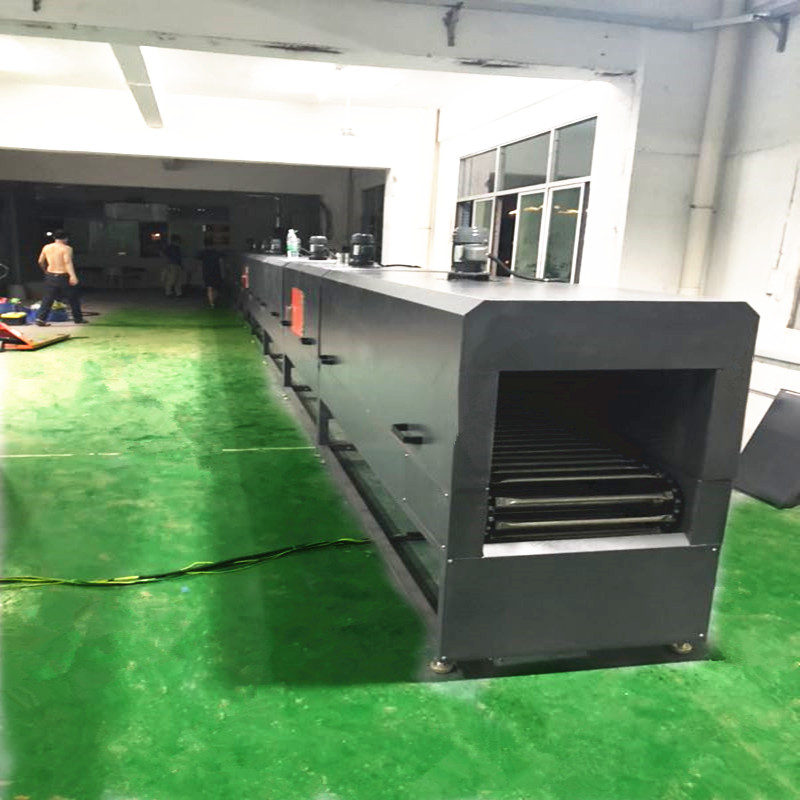

尺寸：总长18500mm*有效宽550mm(外宽7800mm)*工作高700mm(进料口2000mm不加热,温区2062.5mm段×8段*炉盖有效高400mm)流水线底部隔热层厚度为100MM

 炉 体 部 分

炉体材质:脚架采用足50mm*50mm*1.5 mm厚铁方通焊接制作.脚配可调水平角杯；

炉体横梁：釆用1.5mm厚冷板折弯焊接制作；

烘干炉材质：采用足1.2mm厚冷板折弯制作.外表喷防锈漆和表面漆；每段12KW.共8段;(每段炉盖配一套375w长轴耐高温马达配8.5寸不锈钢千叶风轮.共8套)；

炉体保温材质：采用100K硅酸铝棉100mm隔热保温；

炉体内胆材质：采用镀锌板厚1.2mm；

温控系统：发热器材使用304不锈钢加热管，正常使用温度,常温至200℃可调，用不锈钢电热管有加热升温快.节能耐用等好处;

机头、机尾封板：釆用1.2mm厚冷板折弯焊接制作；

底部托板隔热层：采用镀锌板厚1.2mm*100mm厚保温；

电源：电压380V    总功率：101KW

传送系统：输送带采用链条配不锈空心圆杆直径20-22MM间隔距离70MM壁厚1.5MM制作，机头.机尾采用￠160mm齿轮。

速度控制：采用2P三晶牌变频器配升捷牌2P连体马达1:300.链条组成.正常速度每分钟250-350mm可调。

电控系统：总制开关.交流接触器.温控表用数显温控表.电压表.电流表、开关.指示灯.耐高温电线.电览线.等一批电器开关组成.(用独立控制电箱,每段烤炉可以翻起来清理)。

冷却线总长4000mm*有效宽5500mm*外宽780mm

炉体材质:脚架采用足50mm*50mm*1.5 mm厚铁方通焊接制作.脚配可调水平角杯；

炉体横梁：釆用1.5mm厚冷板折弯焊接制作；

冷却系统：采用六台500*500mm强力排风扇,强力排风扇安装在底部,线上做整体抽风罩,方便客户接排风管；
