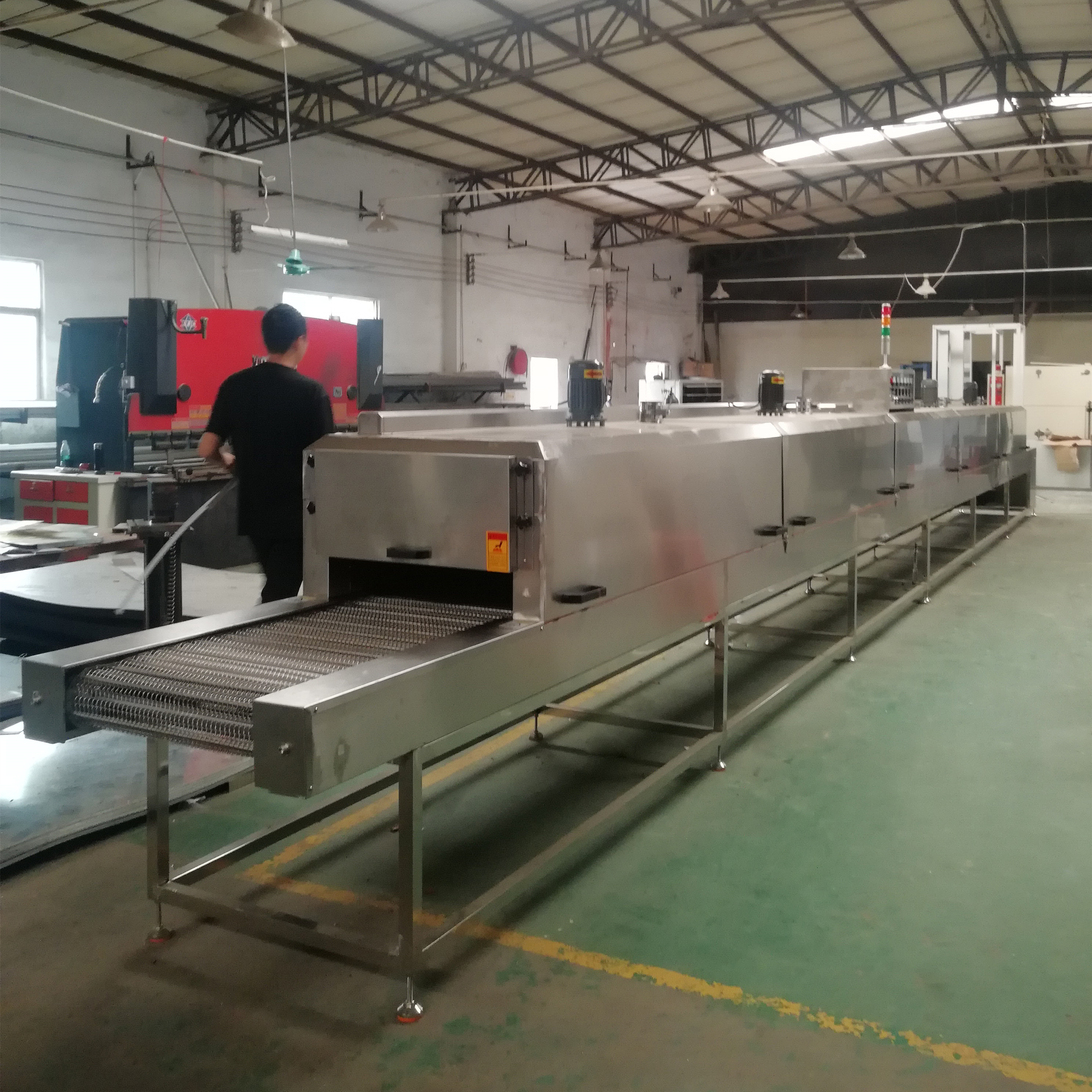

隧道炉总长13000mm*带宽600mm(外宽820mm)*带高750mm(炉盖长2200mm×5段,炉盖有效高度300mm.)进料口长1000mm*出料口长1000mm

 箱 体 部 分

电源：电压380V    总功率：50KW

炉体机身材质：脚架采用50mm*50mm*1.2mm厚201不锈钢方通制作.脚配脚杯40mm*40mm国标角铁焊接制作；

横梁:横梁：采用1.2 mm厚201不锈钢板折弯焊接制作；

烘干炉体：采用1.2mm厚201不锈钢板折弯制作；

炉体内胆材质：201不锈钢板厚1.2mm.（1.22m*2.44m）；

炉体保温系统：采用100K硅酸铝棉100mm岩棉隔热保温；

加温控系统：发热器材使用不锈钢，正常使用温度,常温至200℃以内可调， (炉盖配一套375w长轴耐高温马达配8寸千叶风轮共4套.)

机头.机尾封板及前后封板：釆用1.2mm厚冷板折弯焊接制作；

隧道炉托板：采用201不锈钢配镀锌板厚；

速度控制：采用1P台变频器配升捷牌1P连体马达.链条组成.速度快慢可调；

电控系统：总制开关.交流接触器.温控表用数显温控表.,电压表.电流表、开关.指示灯.耐高温电线.电览线.等一批电器开关组成.方便易懂.(可以翻起来清理)
