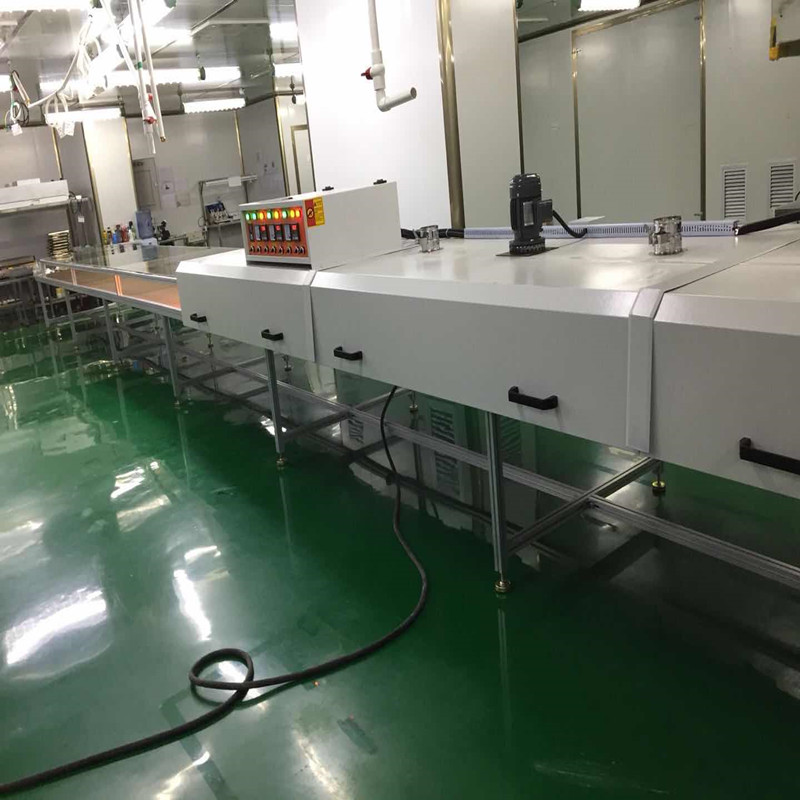

尺寸：总长13500mm*内宽1030mm(外宽1120mm)*高650mm(炉盖长2000mm段×3段*外宽1230mm*外高380mm.)

 炉 体 部 分

炉体材质:采用脚架采用40mm*40mm*1.5 mm厚铝合金方通制作.脚配可调水平角杯；

炉体架构：横梁采用40mm*60mm*1.5 mm厚铝合金方通制作；

炉内烘干区材质：烘干炉采用1.5mm厚冷扎板折弯制作.外表喷防锈漆和表面漆；每段9KW.共3段;(每段炉盖配一套750w长轴耐高温马达配6寸不锈钢千叶风轮.共3套)

炉体保温材质：采用100K硅酸铝棉100mm岩棉隔热保温；

炉体内部材质：炉体内胆材质304不锈钢板厚1.0mm.（1.22m*2.44m）；

炉体外部材质：机头.机尾封板采用1.2mm厚不锈钢板折弯焊接制作，托板采用304不锈钢板厚1.0mm.（1.22m*2.44m）防尘罩采用顶面40*40mm铝材支架配12mm钢化玻璃制作；

电源：电压380V    总功率：39KW

保温系统：发热器材使用红外线加热灯管，正常使用温度,常温至180℃可调，用红外线电热灯管.有加热升温快.无尘等好处；

传热系统：输送带采用耐250度以内的铁氟龙网带，机头主滚筒采用￠160mm压花滚筒,机尾主滚筒采用￠60mm压花滚筒.托带滚筒采用￠38mm用滚筒；

速度控制：采用1P台湾爱得利牌变频器配升捷牌1P连体马达.链条组成.速度快慢可调；

电控系统：总制开关.scr可控硅.交流接触器.温控表用数显温控表.电压表.电流表、开关.指示灯.耐高温电线.电览线.等一批电器开关组成.(用独立控制电箱,每段烤炉可以翻起来清理).方便易懂.
