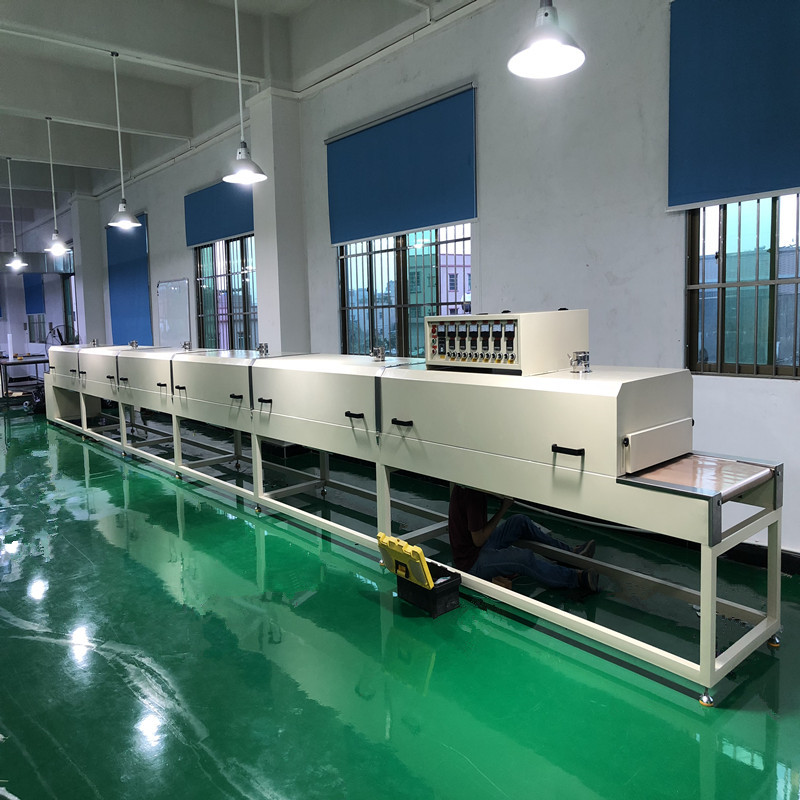

总长：13000mm*内宽660（外宽860mm）*带高750mm

（炉盖长2000mm段*6段*炉口高100mm）

 箱 体 部 分

机体材质:脚架采用50mm*50mm*1.5mm厚铁方通制作，脚配可调节水平角杯；

机体外围板：横梁釆用1.5mm厚冷板折弯焊接制作；

炉体保温材质：采用150K硅酸铝棉100mm厚岩棉隔热保温；

炉体内部材质：内胆采用1.2mm厚sus201不锈钢板；

烘干炉体材质：釆用1.5mm厚冷扎板折弯制作，外表喷防锈漆和表面漆，每段6KW，共6段；

电源：电压380V    总功率：37KW

温控系统：发热器材使用石英加热管，正常使用温度，常温至150℃可调，用石英电热管。有加热升温快。无尘等好处；

机头，机尾：封板采用1.2mm厚冷板折弯焊接制作；

炉体托板材质：采用10mm厚钢化玻璃制作；

传送系统：输送带采用耐250度以内的铁氟龙布带，机头主滚筒采用￠160mm压花滚筒,机尾主滚筒采用￠60mm压花滚筒.托带滚筒采用￠38mm用滚筒；

速度控制：采用1P三晶牌变频器配升捷牌1P连体马达.链条组成.速度快慢可调。

电控系统：总制开关.固态配.交流接触器.温控表用数显温控表.电压表.电流表、开关.指示灯.耐高温电线.电览线.等一批电器开关组成.(每段烤炉可以翻起来清理)等一批国标电器开关组成.方便易懂.
