总长6000mm*皮带宽1030mm*高750mm

  输 送 线部 分

电源：电压220V    总功率：400W；

机身材质: 脚架采用40mm*40mm*1.5 mm厚铝合金方通制作,脚配可调水平角杯；

横梁:横梁：采用40mm*60mm*1.5 mm厚铝合金方通制作；

机头.机尾封板：采用1.2mm厚304不锈钢板折弯焊接制作；

输送线托板：采用304不锈钢板厚1.0mm.（1.22m*2.44m）；

输送带：采用2MM厚绿色pvc皮带，机头主滚筒采用￠160mm压花滚筒,机尾主滚筒采用￠60mm压花滚筒.托带滚筒采用￠38mm用滚筒；

速度控制：采用1P三晶牌变频器配升捷牌400w连体马达.链条组成.速度快慢可调；

电控系统：总制开关.变频器.开关.指示灯；

防尘罩:采用顶面40*40mm铝材支架配12mm钢化玻璃制作;

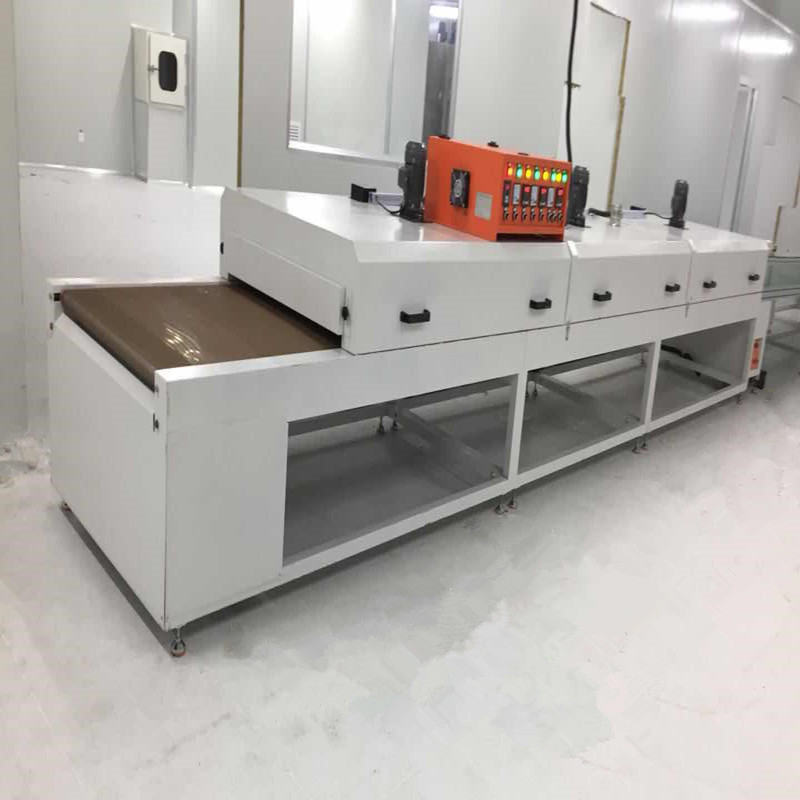

 翻盖隧道炉参数

总长8000mm*内宽1050mm(外宽1130mm)*高750mm(炉盖长2300mm段×3段*外宽1200mm*外高380mm.)

内 部 参 数

电源：电压380V    总功率：40KW

机身材质: 脚架采用40mm*40mm*1.5 mm厚铝合金方通制作,脚配可调水平角杯；

横梁:横梁采用40mm*60mm*1.5 mm厚铝合金方通制作；

烘干炉体;烘干炉采用1.5mm厚冷扎板折弯制作.外表喷防锈漆和表面漆；每段12KW.共3段;(每段炉盖配一套375w长轴耐高温马达配6寸不锈钢千叶风轮.共3套)

炉体内胆材质：采用304不锈钢板厚1.0mm.（1.22m*2.44m）;

保温系统：采用800K硅酸铝棉100mm岩棉隔热保温;

温控系统：发热器材使用红外线加热灯管，正常使用温度,常温至180℃可调，用红外线电热灯管.有加热升温快.无尘等好处;

机头.机尾封板：采用1.2mm厚不锈钢板折弯焊接制作；

隧道炉托板：采用304不锈钢板厚1.0mm.（1.22m*2.44m）;

传送系统：输送带采用耐250度以内的铁氟龙网带，机头主滚筒采用￠160mm压花滚筒,机尾主滚筒采用￠60mm压花滚筒.托带滚筒采用￠38mm用滚筒;

速度控制：采用1P台三晶牌变频器配升捷牌1P连体马达.链条组成.速度快慢可调;

电控系统：总制开关.scr可控硅.交流接触器.温控表用数显温控表.电压表.电流表、开关.指示灯.耐高温电线.电览线.等一批电器开关组成.(用独立控制电箱,每段烤炉可以翻起来清理)方便易懂.
